EV4582-QVE-00A

EV4582-QVE-00A

100V、2A、8μA I_Q、同步降压 DC/DC 变换器评估板

详情

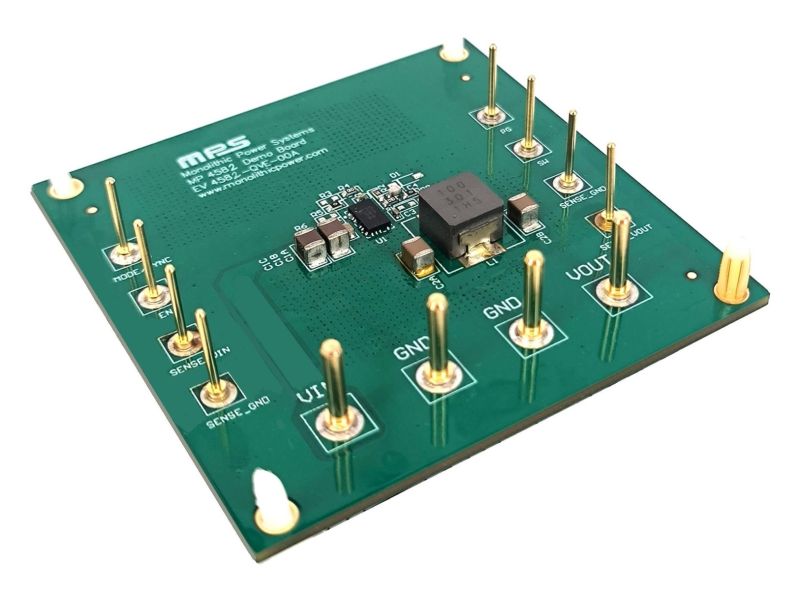

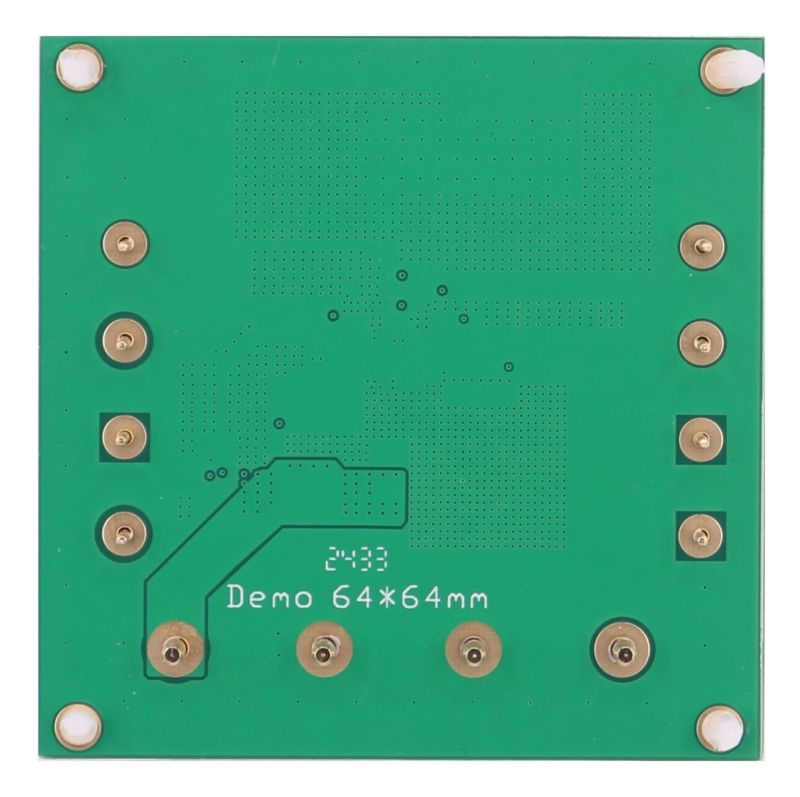

EV4582-QVE-00A 评估板用于展示 MP4582 的功能。MP4582 是一款具有8μA 静态电流 (I_Q)的集成同步降压变换器。它支持高达 2A 的输出电流 (I_OUT) ，并带内部补偿功能。

MP4582提供节能模式 (PSM) 并在轻载条件下具有低 I_Q ，这降低了开关和栅极驱动器损耗，实现了宽负载范围内的高功率转换效率。MP4582还可以在轻载条件下将 MODE/SYNC 引脚拉高以进入强制连续导通模式 (FCCM)，从而实现低输出纹波。该器件在全负载条件下频率始终固定为 400kHz。

MP4582 采用 QFN-19 (3mmx5mm) 封装。

建议在对 EV4582-QVE-00A 进行任何更改之前，首先阅读 MP4582 数据手册。

评估所用产品

产品特性和优势

输入电压 (V_IN) 范围：4.5V 至 100V
静态电流 (I_Q)：8μA
固定开关频率 (f_SW) ：400kHz
可选节能模式 (PSM) 或强制连续导通模式 (FCCM)
输出电压 (V_OUT) 范围：0.8V 至 35V
内置 180mΩ/90mΩ MOSFET
电源正常 (PG) 指示
附加BIAS引脚用于实现高效率 VCC (V_CC) 稳压器
内置环路补偿和软启动 (SS)功能
采用 QFN-19 (3mmx5mm) 封装

正在供货产品型号

EV4582-QVE-00A

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

Arrives 3-4 business days. Shipping only $5 per order.
