EV6550A-G-00A

EV6550A-G-00A

1.8V至22V、2A、H桥电机驱动器评估板

详情

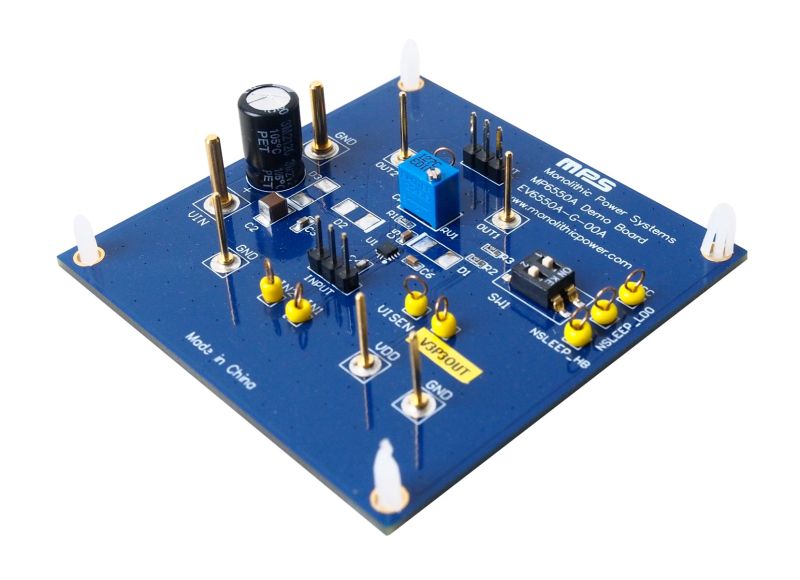

EV6550A-G-00A 是用于演示 MP6550A功能的评估板。MP6550A 是一款常用于驱动有刷直流电机的H 桥电机驱动器。该器件具有1.8V 至 22V的工作输入电压 (V_IN)，可提供高达 2A 的电机输出电流 (I_OUT).

MP6550A 配备了兼容行业标准器件的脉宽调制 (PWM) 接口。当器件禁用时，它可以实现超低待机电路电流。

MP6550A 采用 QFN-12 (2mmx2mm) 封装。

评估所用产品

产品特性和优势

1.8V 至 22V 宽工作输入电压 (V_IN) 范围
2A 连续输出电流
MOSFET 导通电阻 (R_DS(ON)): 上管 MOSFET (HS-FET) + 下管 MOSFET (LS-FET) = 240mΩ
逐周期电流调节/限流保护功能
内部 3.3V 基准电压输出
脉宽调制 (PWM) 输入
接口兼容行业标准器件，频率达 100kHz
低待机电路电流
过温关断保护
内部电荷泵
逐周期过流保护 (OCP)
短路保护 (SCP)
采用 QFN-12 (2mmx2mm) 封装

正在供货产品型号

EV6550A-G-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
