EV6637A-TL-00A

EV6637A-TL-00A

具有集成 MOSFET的 5.5V、1.3A 峰值、三相无传感器BLDC 电机驱动器评估板

详情

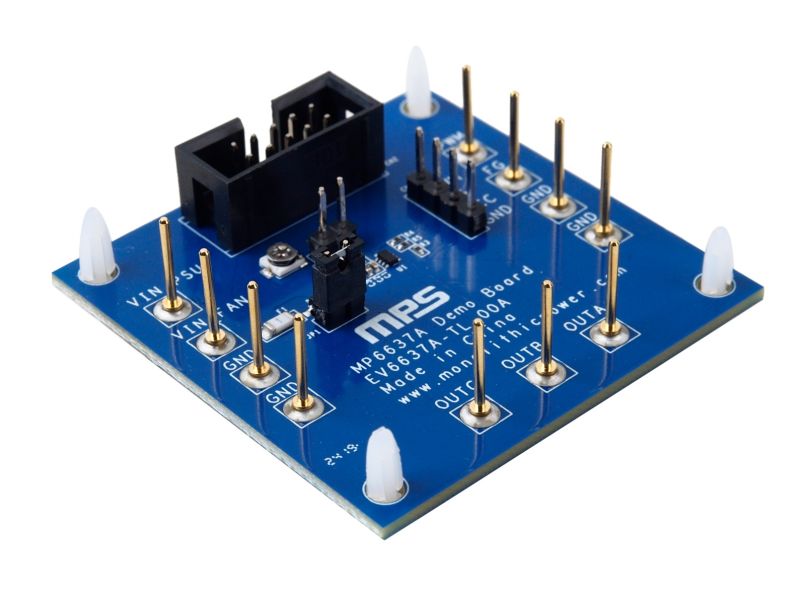

EV6637A-TL-00A评估板用于展示MP6637A的性能。MP6637A是一款带集成功率 MOSFET的三相无传感器无刷直流 (BLDC) 电机驱动器。它具有正弦无传感器驱动控制功能，可实现更高的效率和更低的振动，峰值相电流可高达 1.3A。其输入电压 (V_IN) 范围为 2.5V 至 5.5V。

MP6637A通过脉宽调制（PWM）信号控制电机速度，PWM 输入频率为 1kHz至 100kHz。该器件还提供转速检测功能。转速检测器通过FG/RD 引脚提供开漏输出。

MP6637A丰富的保护功能包括输入过压保护 (OVP)、欠压锁定 (UVLO)保护、堵转保护、过流保护 (OCP) 和过温关断保护。

MP6637A采用SOT583封装。

评估所用产品

产品特性和优势

2.5V 至 5.5V 输入工作电压 (V_IN) 范围
高达 1.3A 的峰值相电流
高达 0.9A 的RMS 相电流
正弦无传感器控制
集成 350mΩ 上管MOSFET（HS-FET）和下管MOSFET（LS-FET）
支持 1kHz至 100kHz 脉宽调制 (PWM) 输入
节能模式 (PSM)
30kHz 开关频率(f_SW)
电流限制功能
短路保护(SCP)
过压保护(OVP)
欠压锁定保护(UVLO)
过流保护 (OCP)
堵转保护
可选FG或RD输出
采用 SOT583封装

正在供货产品型号

EV6637A-TL-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
