EVL4246-V-00A

EVL4246-V-00A

带四个集成 MOSFET 和 I²C 接口的 6A 升降压变换器评估板

MPL

MPL

详情

MPL

采用MPS电感可优化性能

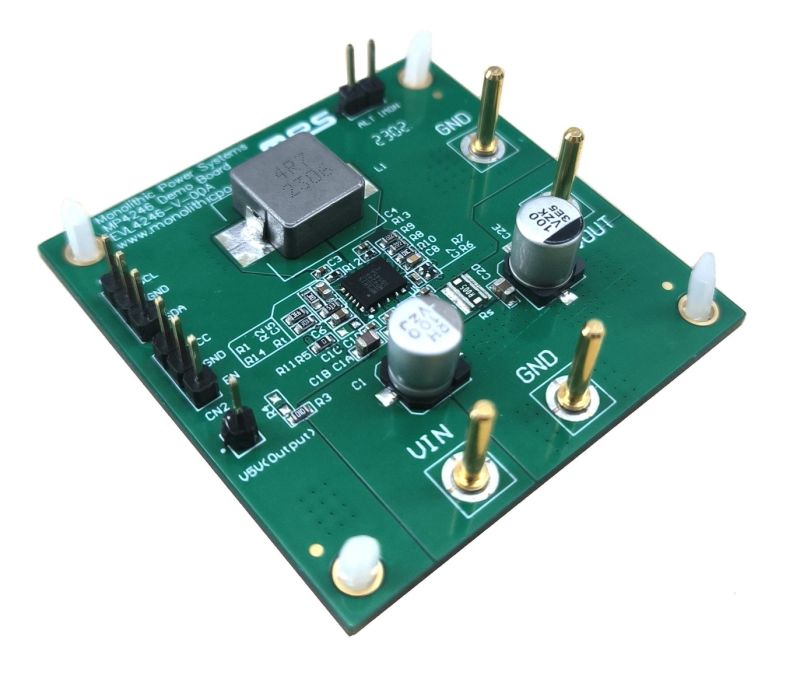

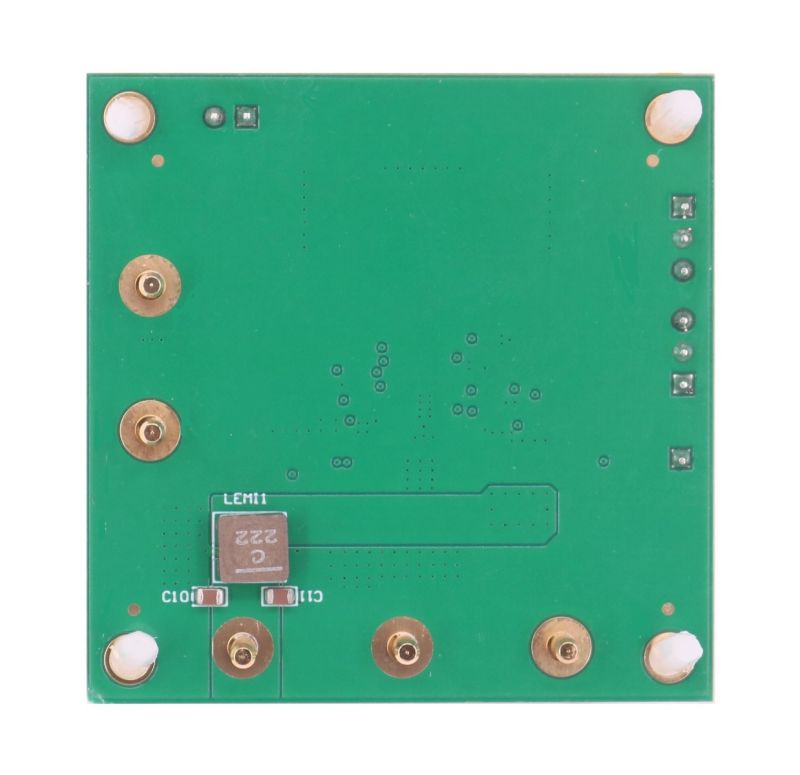

EVL4246-V-00A是用于展示 MP4246 功能的评估板。MP4246 是一款具有集成 MOSFET 的同步四开关升降压变换器。该器件在一定的输入电源范围内能够以出色的效率提供高达 6A 的输出电流 (I_OUT)。

MP4246 非常适合 USB 供电 (PD) 和无线充电应用。它可以通过 I²C接口与外部 PD 或无线充电控制器配合使用。

建议在对 EVL4246-V-00A 进行任何更改之前首先阅读 MP4246 数据手册。

评估所用产品

产品特性和优势

集成四个 MOSFET 的6A 升降压变换器
4V 至 22V 工作输入电压 (V_IN) 范围，高达 36V 的耐受V_IN
24V 输入过压 (OV) 关断保护
1V 至 22V 输出电压 (V_OUT) 范围
通过I²C实现0.1V 至 2.147V 范围内的可配置参考电压 (V_REF) ，分辨率为 1mV
峰值效率高达 98.82%
集成 5V/60mA 低压差 (LDO) 稳压器为外部微控制器单元 (MCU) 供电
恒流 (CC) 限制，精度达 5%
通过工厂微调可选择输入或输出 CC 限制，精度达 5%
精确的输出电流 (I_OUT) 监控
280kHz、420kHz、600kHz 或 1MHz 可选开关频率 (f_SW)，带频谱扩展功能(FSS)
可选强制脉宽调制 (PWM) 模式和自动脉冲频率调制 (PFM) 或 PWM 模式
可配置 I²C从地址
线路压降补偿
I²C、告警和一次性可编程 (OTP) 存储器
启用 (EN) 关断被动放电
采用侧面镀锡的 QFN-19 (4mmx5mm) 封装
采用 MPS MPL-AY1050 系列电感可优化性能

正在供货产品型号

EVL4246-V-00A

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

数量
