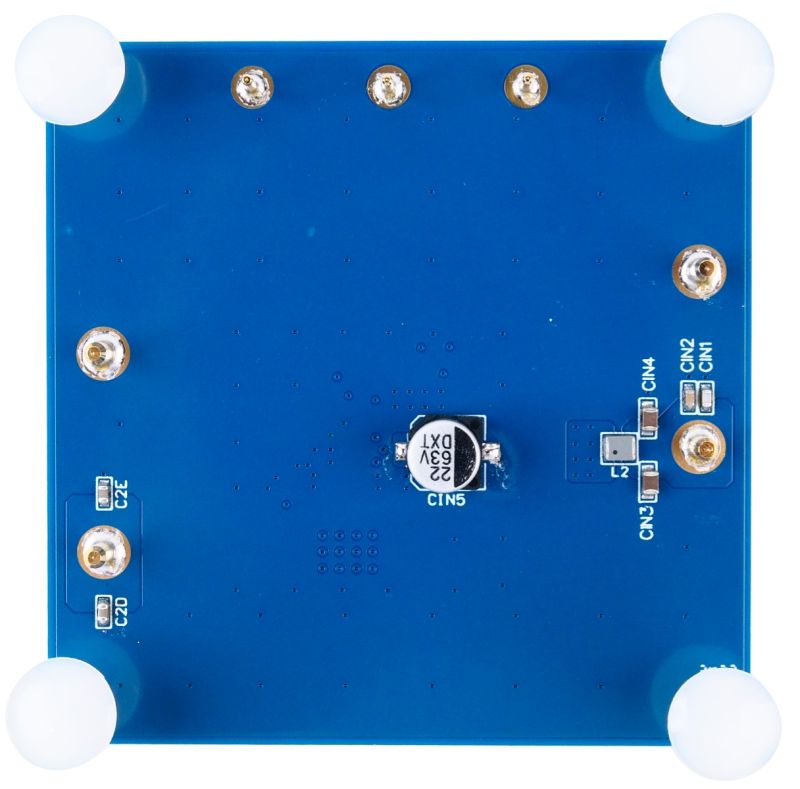

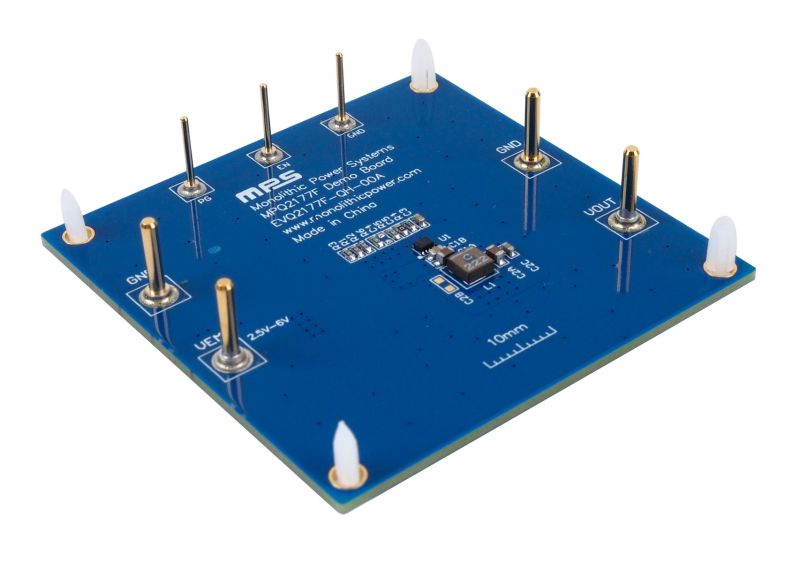

EVQ2177F-QH-00A是用于展示MPQ2177FGQHE-AEC1功能的评估板。MPQ2177FGQHE-AEC1是一款内置功率 MOSFET的单片降压开关模式变换器。

MPQ2177F-AEC1在 2.5V 至 6V 的输入电压 (V_IN) 范围内可实现高达 1A 的连续输出电流 (I_OUT) ，并具有出色的负载和线性调整率。其输出电压 (V_OUT) 可调节至最低 0.6V。当 V_IN > 3V 时，低压差下可实现100%最大占空比。

该器件采用恒定导通时间 (COT) 控制方案来提供简单控制环路和快速瞬态响应。通过采用 V_IN 前馈，可以实现在整个输入和负载范围内保持几乎恒定的开关频率 (f_SW)。

MPQ2177F-AEC1还采用高级异步调制 (AAM) 模式，通过降低轻载时的开关损耗来提高效率。

此外，它通过开漏电源正常 (PG) 信号指示软启动时间 (t_SS) 之后的标称电压。当反馈电压(V_FB) 达到参考电压 (V_REF) 的 95.5% 时，PG 上拉；当 V_FB 降至 V_REF的 90% 时，PG 下拉至地 (GND)。

该器件全面的保护功能包括逐周期限流保护、短路保护 (SCP)、过压保护 (OVP) 和带自动恢复功能的热保护。

EVQ2177F-QH-00A 为整装测试评估板。MPQ2177F-AEC1 采用 QFN-8 (1.5mmx2mm) 封装，并符合 AEC-Q100 认证。
