EVQ4242B-VE-00A

EVQ4242B-VE-00A

集成升降压变换器的5A、36V、全集成 USB PD 解决方案评估板，符合 AEC-Q100 认证

详情

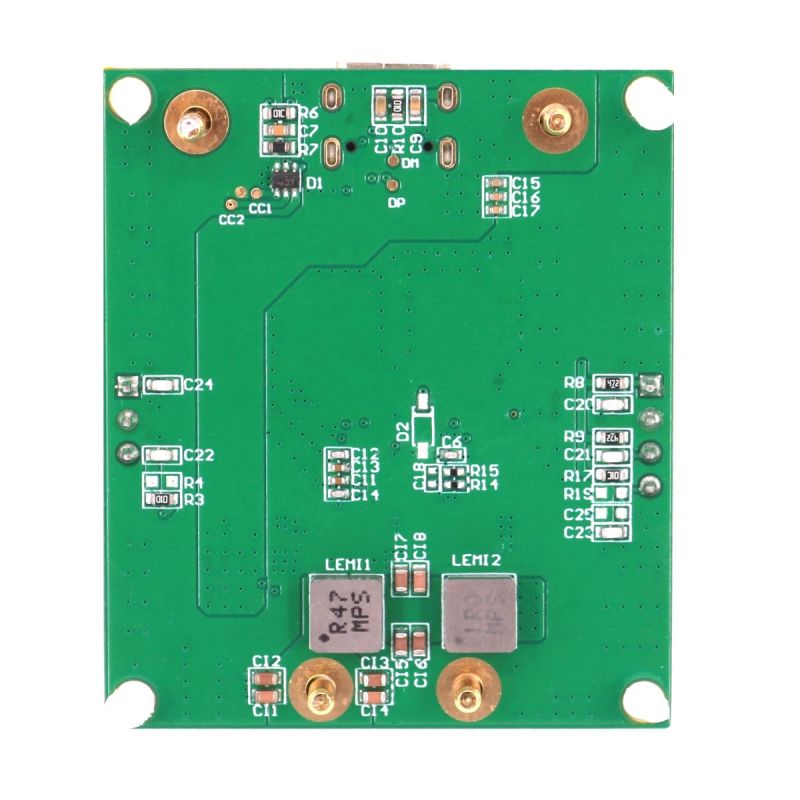

EVQ4242B-VE-00A是用于展示MPQ4242B-AEC1功能的评估板。MPQ4242B-AEC1 是一款适用于 USB Type-C 供电端口的全集成供电（PD）解决方案。它集成了一个带四个电源开关的升降压变换器和一个 USB PD 控制器。

MPQ4242B-AEC1 的 USB Type-C 端口支持具有可编程电源 (PPS)的USB PD R3.1，并向后兼容电池充电规范 BC1.2、3A 分压器模式和 1.2V/1.2V 模式的专用充电端口 (DCP) 方案。该器件还支持QC 2.0/3.0和华为快充协议（FCP）模式。

建议在对 EVQ4242B-VE-00A 进行任何更改之前首先阅读 MPQ4242B-AEC1 数据手册。

评估所用产品

产品特性和优势

适用于汽车供电端口的一体化 USB 供电 (PD) 解决方案
集成 4 开关升降压变换器
集成 PD 3.1 控制器
4.8V 至 36V 宽工作输入电压 (V_IN) 范围
3.3V 至 22.5V 输出电压 (V_OUT) 范围
精确的输出 CC 电流限制：±5%
外部上管 MOSFET (HS-FET) 可并联工作
USB Type-C 断开时具有低静态电流 (I_Q)
250kHz/420kHz 可配置频率，带频谱扩展 (FSS)功能
支持 USB PD R3.1，以及具有7 个电源数据对象(PDO) 列表的可编程电源(PPS)
通过 USB-IF PD3.1 认证测试 (TID：8822)
支持 QC 3.0 规范和华为快充协议 (FCP)
支持BC1.2、3A 分压器模式和 1.2V/1.2V 模式的专用充电端口 (DCP) 方案
CCx、DP 和 DM 短路至 V_BUS/V_BATT 保护
电池接地短路保护驱动器
I²C从机接口
输出线路压降补偿
低电池电压或高温期间的可配置 PD 电源管理
支持双端口 PD 均电功能
具有可配置脉宽调制 (PWM) 占空比的 LED 驱动器
可长达 120 分钟的EN 关断延迟
采用侧面镀锡的 QFN-22 (4mmx5mm) 封装
符合 AEC-Q100 等级1认证

正在供货产品型号

EVQ4242B-VE-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
