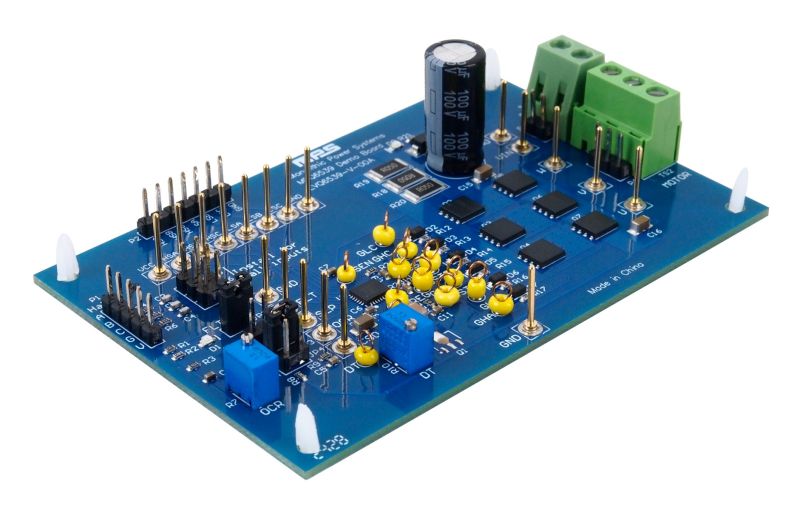

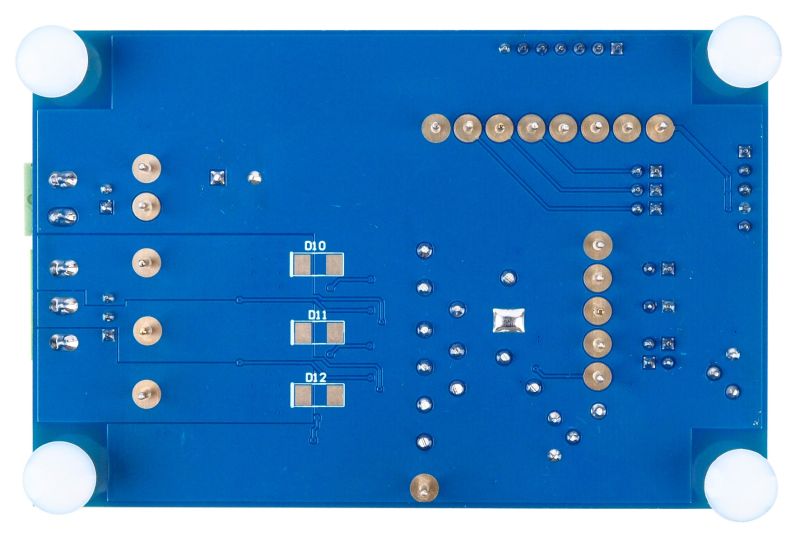

EVQ6539-V-00A 评估板用于演示三相无刷直流 (BLDC) 电机预驱动器MPQ6539-AEC1 的功能。

MPQ6539-AEC1可以驱动由六个 80V N 沟道功率 MOSFET 组成的三个半桥。它通过自举 (BST) 电容 (C_BST) 为上管 MOSFET (HS-FET) 驱动器提供电源电压。如果输出长时间保持高电平，则由内部电荷泵维持HS-FET信号。

该器件全面的保护功能包括了可配置过流保护 (OCP)、可调死区时间 (DT) 控制、欠压锁定 (UVLO)保护和过温关断保护。

其驱动控制信号由外部控制器（例如微控制器MCU或FPGA）产生。

MPQ6539-AEC1 采用侧面镀锡的QFN-28 (4mmx5mm) 封装，并符合 AEC-100 等级1认证。
