TBMA600A-Q-LT-00A

高准确度、高带宽、可配置数字磁角度传感器评估板

概述
相关工具
技术论坛
质量

TBMA600A-Q-LT-00A

TBMA600A-Q-LT-00A

高准确度、高带宽、可配置数字磁角度传感器评估板

详情

TBMA600A-Q-LT-00A 是用于隧道磁阻 (TMR) 磁位置传感器MA600A系列器件的测试板。采用该测试板可轻松评估MA600A 系列器件，它同时支持轴端（同轴）和侧轴（离轴）安装方式。

TBMA600A-Q-LT-00A 测试板兼容 EVKT-MagAlpha-MagDiff 通信套件（硬件）和 MagAlpha 评估应用程序（软件），可无缝连接并控制 MA600A 系列传感器，同时允许用户根据自定义设置评估 MA600A器件。

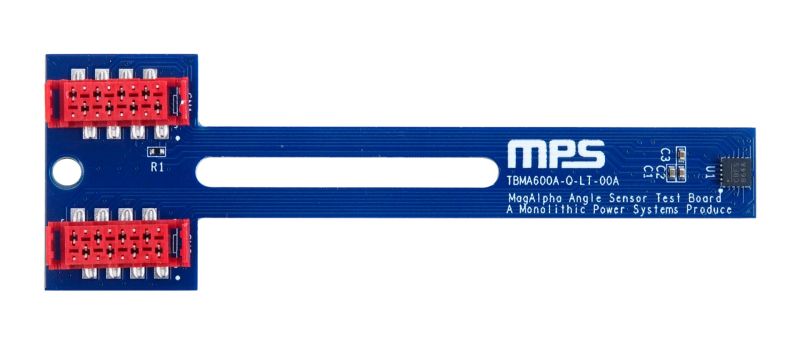

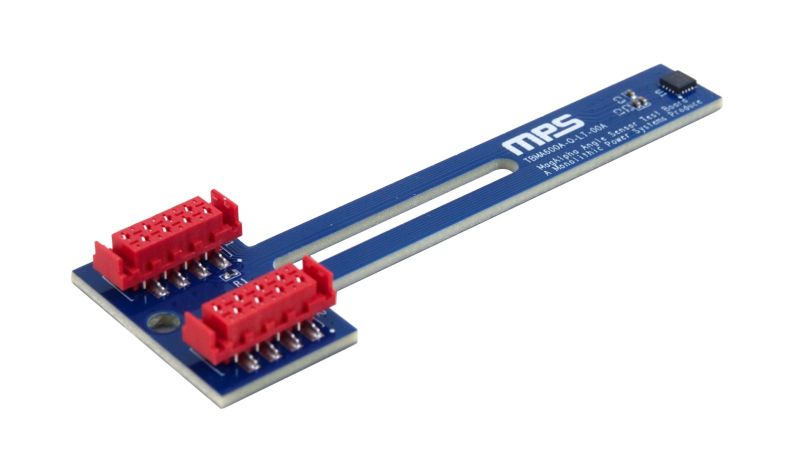

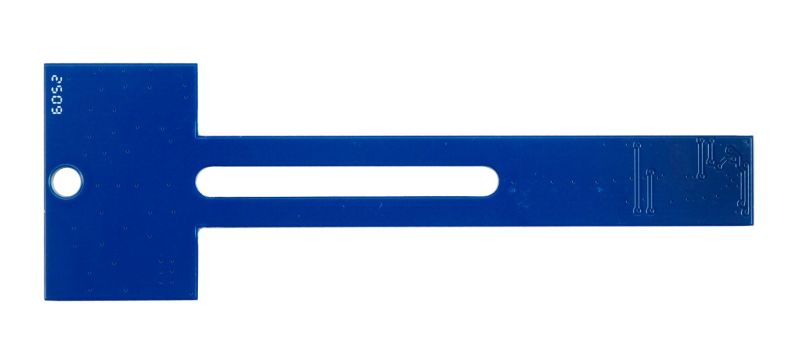

TBMA600A-Q-LT-00A 测试板由整装电路板组成，其中包含传感器、去耦电容、电阻和连接器。

TBMA600A-Q-LT-00A 板上已安装MA600A。MAQ600A与MA600A功能相同，因此 TBMA600A-Q-LT-00A 也可用于评估 MAQ600A。

评估所用产品

INL<0.6° (<0.1°)、高准确度、高带宽、可配置数字磁角度传感器

INL<0.6° (<0.1°)、高准确度、高带宽、可配置数字磁角度传感器，符合AEC-Q100认证

产品特性和优势

误差 (INL) <0.6°
使用片上 32 点查找表进行用户校准后可实现误差 (INL) <0.1°
可配置 12 位至 15 位绝对角度编码器
高带宽（如12.5 位分辨率下带宽为 12kHz）
无延迟
10mT 至 100mT 宽磁场范围
支持通过串行外设接口 (SPI) 完成数字角度读取和芯片配置
支持菊花链配置通过 SPI 进行角度读取
支持通过同步串行接口 (SSI) 进行数字角度读取
增量 ABZ 正交编码器接口，每圈脉冲数可配置（1 至 4096）
增量 UVW 编码器输出
脉宽调制 (PWM) 绝对输出
多圈或速度输出选项
3.3V 电源
7.5mA 静态电流 (I_AVDD + I_DVDD)
-40°C 至+125°C工作温度范围

正在供货产品型号

TBMA600A-Q-LT
