EV1477-TF-00A

EV1477-TF-00A

17V、3A、800kHz、高效率降压变换器评估板

Datasheet

详情

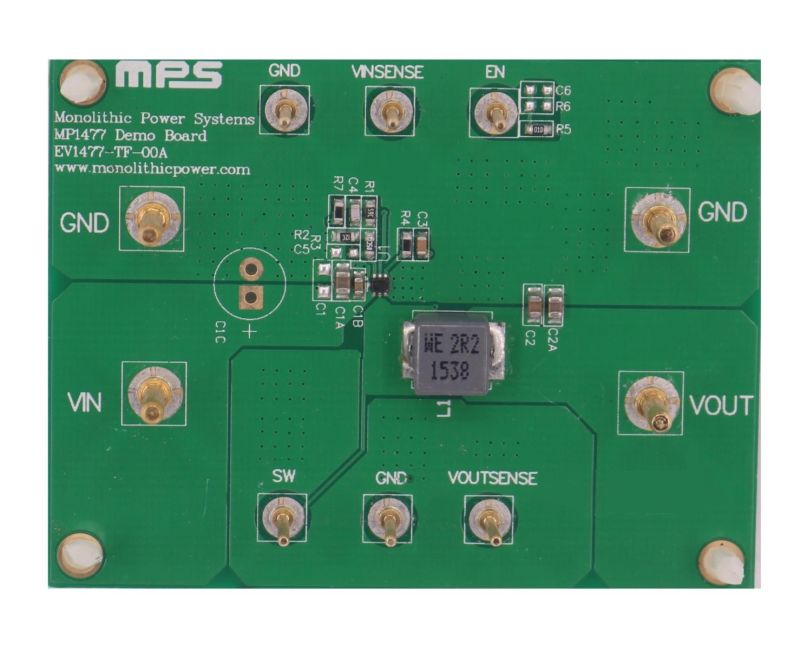

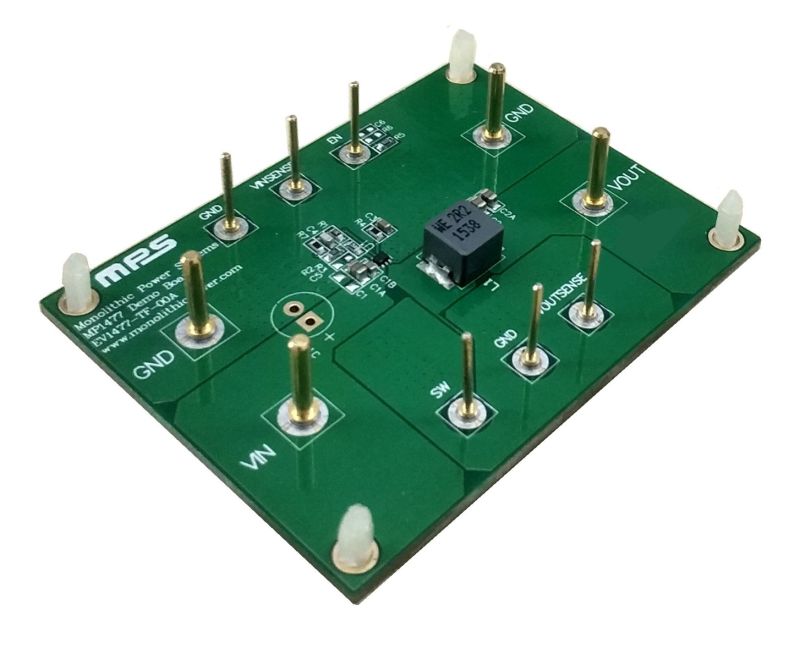

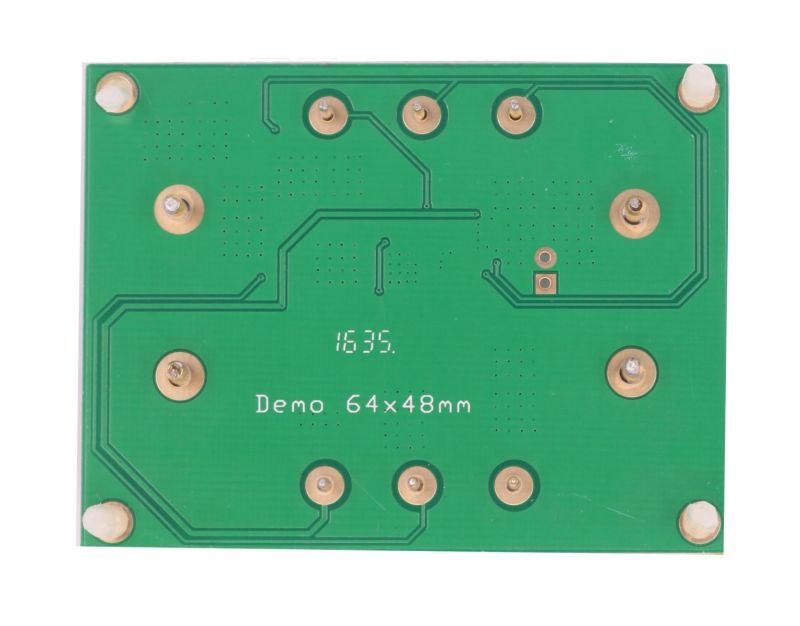

EV1477-TF-00A 是用于演示 MP1477 功能的评估板。MP1477 是一款具有内部功率 MOSFET 的全集成高频同步整流降压开关模式变换器。它提供了一种非常紧凑的解决方案，可在宽输入范围内实现高达 3A 的连续输出电流 (I_OUT)，同时具有出色的负载和线性调整率。

MP1477 提供同步模式以在 I_OUT 负载范围内实现更高的效率。其恒定导通时间 (COT) 控制可提供超快瞬态响应、简单的环路设计，以及极为严格的输出调节。

MP1477全面的保护功能包括了短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 和过温关断保护。

MP1477 最大限度地减少了所需的现有标准外部元器件，并采用节省空间的 SOT563 封装。

评估所用产品

产品特性和优势

4.2V 至 17V 宽工作输入电压 (V_IN) 范围
58mΩ/25mΩ 低导通阻抗 (R_DS(ON))内部功率 MOSFET
200μA 低静态电流 (I_Q)
高效率同步模式
轻载节能模式 (PSM)
快速负载瞬态响应
800kHz 开关频率 (f_SW)
内部软启动 (SS)
带打嗝模式的过流保护 (OCP)
过温关断保护
低至0.8V的可调输出电压 (V_OUT)
采用 SOT563 (1.6mmх1.6mm) 封装

正在供货产品型号

EV1477-TF-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
