EV18811-4X-S-00A

EV18811-4X-S-00A

隔离式单通道栅极驱动器评估板

Datasheet

详情

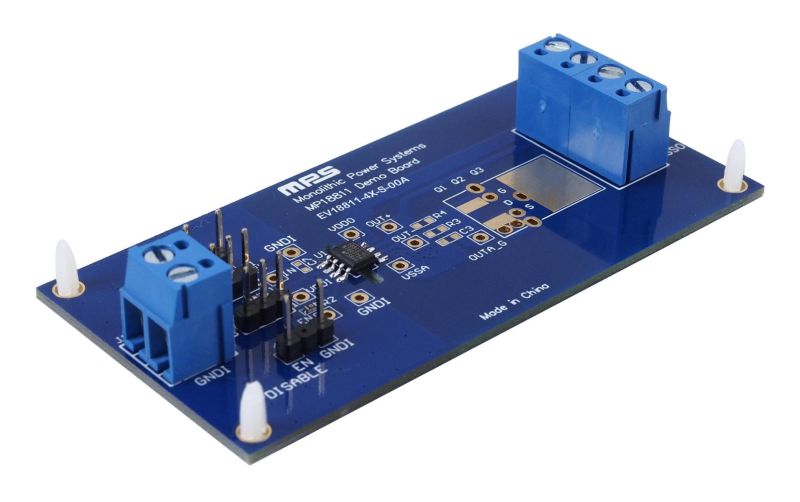

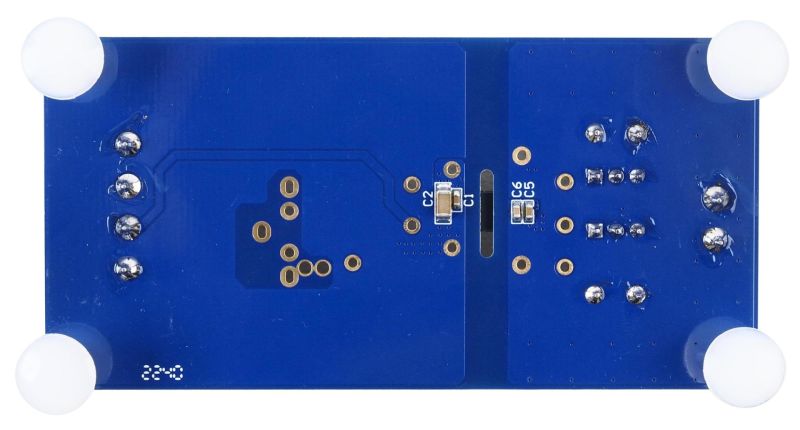

EV18811-4X-S-00A是用于展示MP18811功能的评估板。MP18811 是一款隔离式单通道栅极驱动器解决方案，用于驱动功率开关器件，具有传播延迟短且脉宽失真 (PWD)极小的特性。

该器件采用容性隔离技术，其SOIC窄体封装支持高达3k_RMS的耐受电压（符合UL 1577标准）。此外，输入端和输出驱动器之间具有大于100kV / μs的共模瞬态抗扰度( CMTI )。这些先进特性使其在各种电源应用中均能实现高效率、高功率密度和高可靠性。

在对EV18811-4X-S-00A进行任何更改之前请先阅读MP18811数据手册。MP18811采用SOIC-8 NB（窄体）封装。

评估所用产品

带分离输出的隔离式单通道栅极驱动器

产品特性和优势

单通道栅极驱动器
高达3kV_RMS 的输入输出隔离电压
共模瞬态抗扰度 (CMTI) > 100kV/μs
2.8V至5.5V 的 VDDI 输入电压 (V_DDI) 范围，可兼容 TTL 和 CMOS 逻辑输入
最高30V输出驱动电源，并提供多种欠压锁定 ( UVLO ) 选项
4A拉电流/4A灌电流峰值输出
主开关控制
分离式拉/灌电流输出
50ns典型传播延迟
-40°C至 + 125°C工作温度范围
符合UL 1577认证：
- SOIC-8 NB：支持3k_RMS隔离电压，60 秒
符合DIN EN IEC 60747-17 (VDE 0884-17): 2021-10 认证
通过TUV SUD认证，符合IEC/EN/UL/CSA 62368-1、60950-1和61010-1标准
通过CQC认证，符合GB4943.1-2022标准

正在供货产品型号

EV18811-4X-S-00A
