采用Quiet Switcher^TM 技术的 8mm、130A、双相 Intelli-Module^TM 电源模块评估板

Datasheet

详情

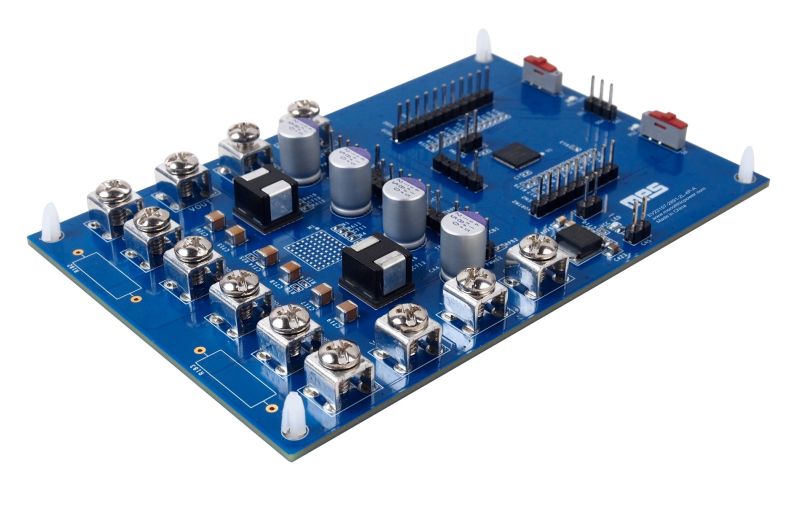

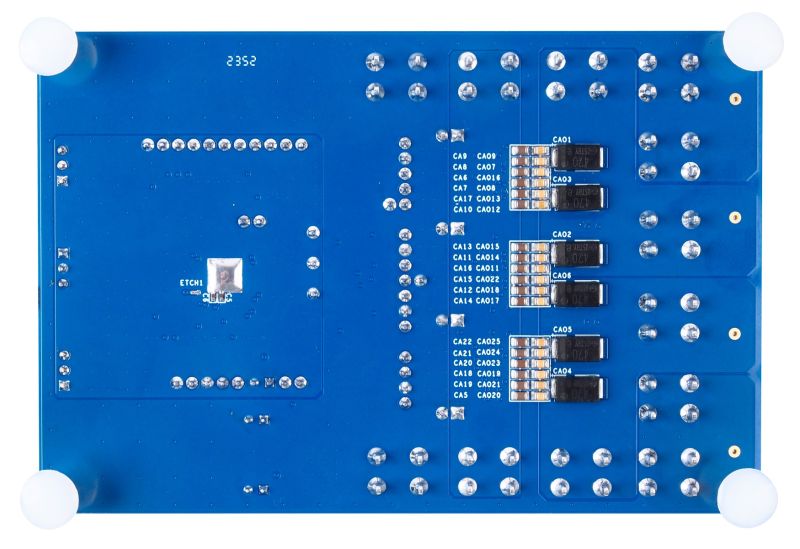

EV22157-2891-2L-4P-A 是用于展示 MPC22157-130 性能的评估板。MPC22157-130 是一款采用Quiet Switcher^TM(QST^TM) 、额定电流为 130A的双相 Intelli-Module^TM 电源模块。

EV22157-2891-2L-4P-A 可在宽工作输入电压 (V_IN)范围内提供高达 130A 的负载电流，并能够在宽输出电流(I_OUT)负载范围内实现高效率运行。

该板配置了一个 MP2891 和两个 MPC22157-130，构建了两路可独立运行的电源轨。

EV22157-2891-2L-4P-A 可监控 MPC22157-130 的输入电压 V_IN、输出电压 (V_OUT)、输出电流I_OUT和温度。其完善的保护功能包括集成且可配置的 V_IN欠压锁定（UVLO）保护、V_OUT 过压保护（OVP）、欠压保护（UVP）、过流限制（OCL）以及过流保护（OCP）。

在对 EV22157-2891-2L-4P-A 进行任何修改之前，建议首先阅读 MPC22157-130 数据手册。

评估所用产品

MPC22157-130

拥有双面冷却能力的130A、8mm、双相 Intelli-Module^TM电源模块

产品特性和优势

10V 至 16V 输入电压 (V_IN) 范围
0.4V 至 2V可配置输出电压 (V_OUT) 范围
单模块支持高达 130A 的连续输出电流 (I_OUT)
兼容 PMBus/I²C协议
支持V_IN、V_OUT、温度、总I_OUT及各相电流的监控
V_IN欠压锁定 (UVLO) 和过压保护 (OVP)
输出过压保护 (OVP) 和欠压保护 (UVP)
输出过流保护 (OCP)
过温保护 (OTP)
总电流及单相电流限流
故障报告
可配置为单轨或双轨运行模式
输出端并联后，最高支持单轨 4 相运行
演示板尺寸：122mm x 80mm

正在供货产品型号

EV22157-2891-2L-4P-A
