EV2229-Q-00A

EV2229-Q-00A

高效 21V, 6A 同步降压变换器评估板

Datasheet

详情

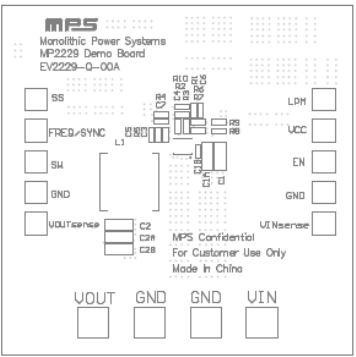

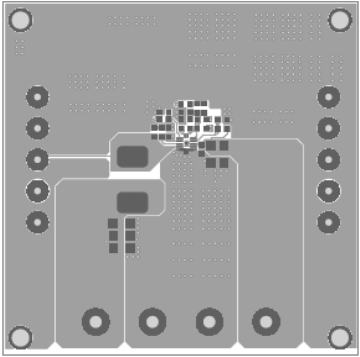

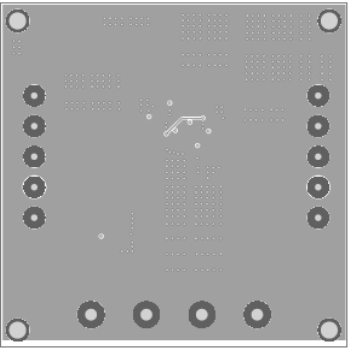

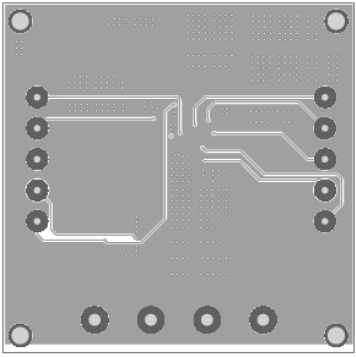

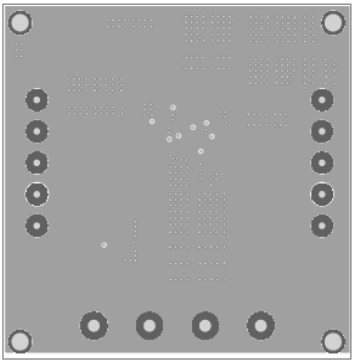

EV2229-Q-00A 是 MP2229 的评估板。MP2229 是一款具有内部功率 MOSFET 的高频同步整流降压开关变换器。它提供了非常紧凑的解决方案，在宽输入范围内可实现 6A 连续输出电流，具有极好的负载和线性调整率。MP2229 在输出负载范围内采用同步模式工作以达到高效率。

电流控制模式提供了快速瞬态响应，并使环路更易稳定。全方位保护包括过流保护和过温关断保护。

MP2229 最大限度地减少了现有标准外部元器件的使用，采用节省空间的 3mm×3mm 14-pin QFN 封装。

评估所用产品

产品特性和优势

4.5V 至 21V 宽工作输入电压范围
6A 输出电流
40mΩ/18mΩ 低导通阻抗内部功率 MOSFETs
可编程频率
300kHz 至 2Mhz 外部时钟频率同步功能
可通过外部信号选择低功率模式
外部软启动功能
预偏置启动
带打嗝保护模式的 OCP 保护
过温关断保护
输出电压可调节低至 0.6V
采用 QFN-14 (3mmx3mm) 封装

正在供货产品型号

EV2229-Q-00A

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

数量
