详情

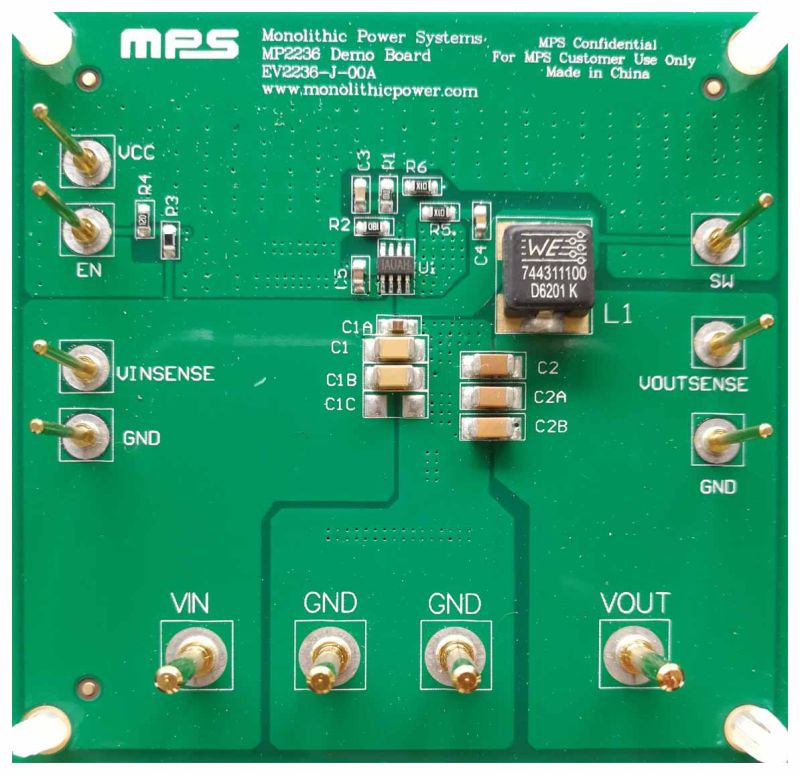

EV2236-J-00A 是一款用于演示 MPS 的 MP2236 产品性能的评估板。MP2236 是一款集成内部功率 MOSFET 的全集成高频同步整流降压开关变换器。它提供非常紧凑的解决方案,在宽输入范围内可实现 6A 的连续输出电流,具有极好的负载和线性调整率。
恒定导通时间(COT)控制方案可提供快速瞬态响应、简单的环路设计和非常严格的输出调节功能。
全方位保护功能包括短路保护(SCP)、过流保护(OCP)和过温关断保护。
MP2236 最大限度地减少了现有标准外部元器件的使用,采用节省空间的 8 引脚 TSOT-23 封装。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 宽工作输入电压范围:3V 至 18V
- 25mΩ/12mΩ 低导通阻抗内部功率 MOSFET
- 6A 连续输出电流
- 600mV 参考电压
- 开关频率为 600kHz
- 内部软启动
- 过流保护(OCP)自动恢复模式
- 过温关断保护
- 大占空比下频率扩展功能
- 采用 8 引脚 TSOT-23 封装
