EV2338-TL-00A

EV2338-TL-00A

28V、3A、430kHZ、高效率同步降压变换器评估板，采用 SOT583 封装

Datasheet

详情

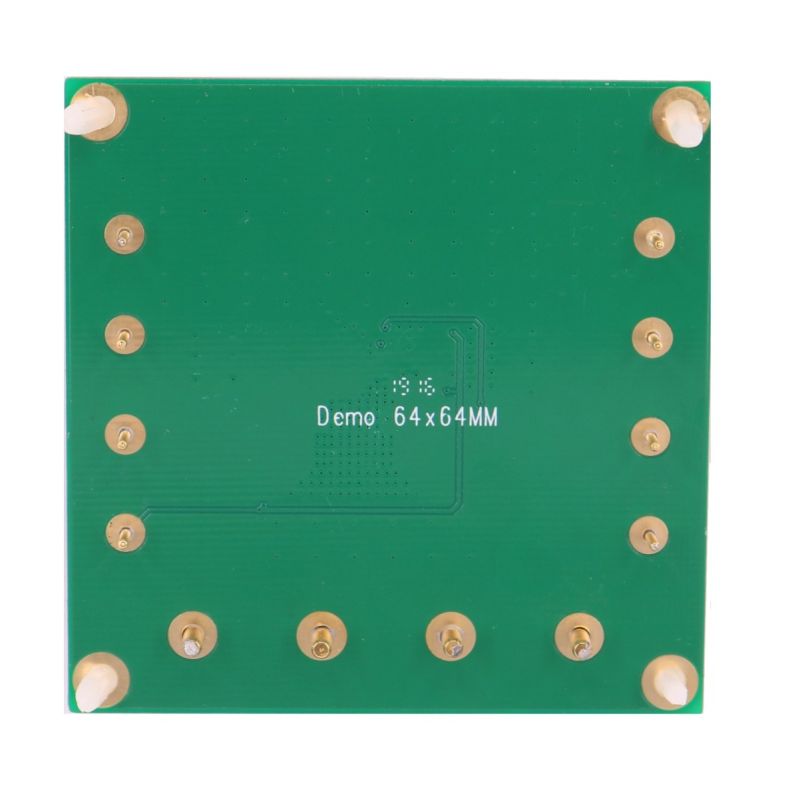

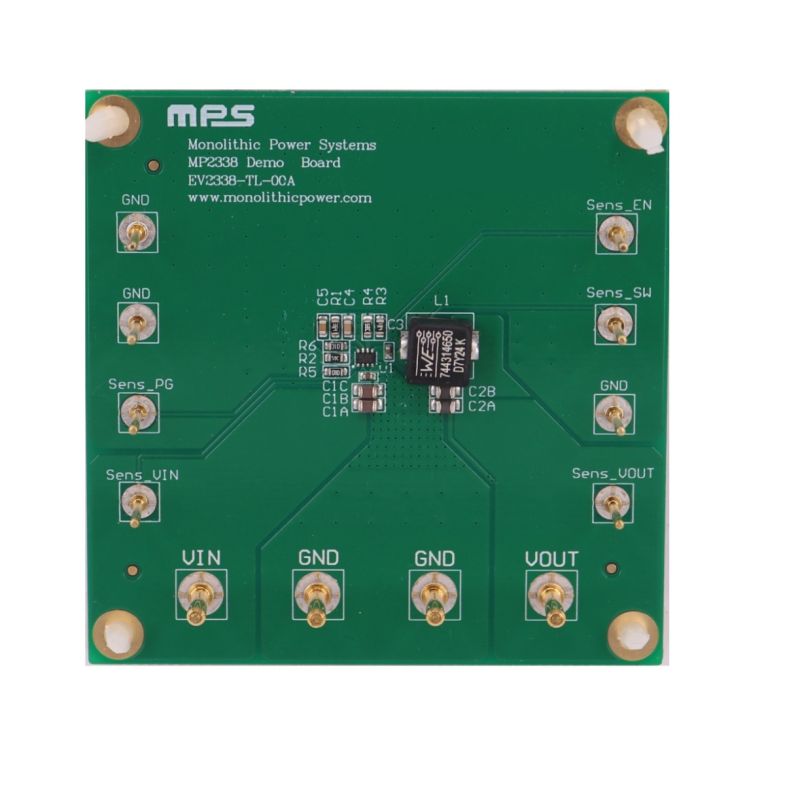

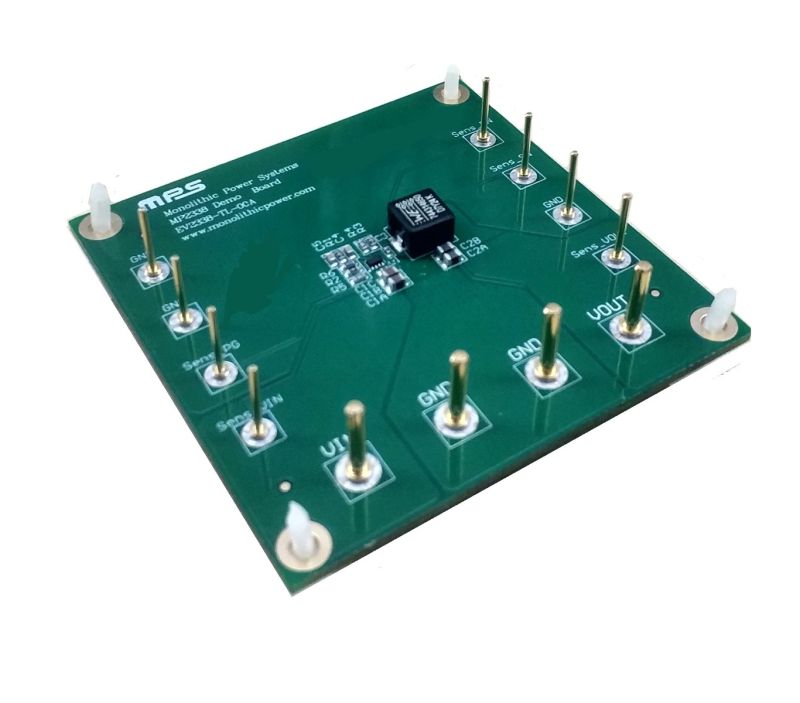

EV2338-TL-00A 是用于演示 MP2338 功能的评估板。MP2338 是一款集成内部功率 MOSFET 的全集成高频同步整流降压开关变换器。该器件提供了一种非常紧凑的解决方案，可在宽输入电压 (V_IN) 范围内实现 3A 连续输出电流 (I_OUT)，同时具有出色的负载和线性调整率。MP2338 提供同步模式，可实现宽 I_OUT 负载范围内的高效率。

该器件的恒定导通时间 (COT) 控制可实现快速瞬态响应、简单的环路设计，以及异常严格的输出调节。

其全面的保护功能包括了短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 和过温关断保护。

MP2338 只需少量现有标准外部元器件，它采用节省空间的 SOT583 封装。

评估所用产品

产品特性和优势

4.5V 至 28V 宽输入工作电压 (V_IN) 范围
115mΩ/55mΩ 低导通电阻 (R_DS(ON))内部功率 MOSFET
160μA 静态电流 (I_Q)
24V 至 5V/3A 条件下的效率 >92%
轻载时具备省电模式
快速负载瞬态响应
430kHz 开关频率 (f_SW)
导通时间 (t_ON) 延长以改善压差
可调软启动时间
电源正常 (PG) 指示
带打嗝模式的过流保护 (OCP) 和过压保护 (OVP)
过温关断保护
采用 SOT583 封装

正在供货产品型号

EV2338-TL-00A

直接从MPS购买

标准定价

数量单价
1

¥179.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
