EV2451-J-00A

EV2451-J-00A

0.6A、2MHz、36V降压变换器评估板

Datasheet

详情

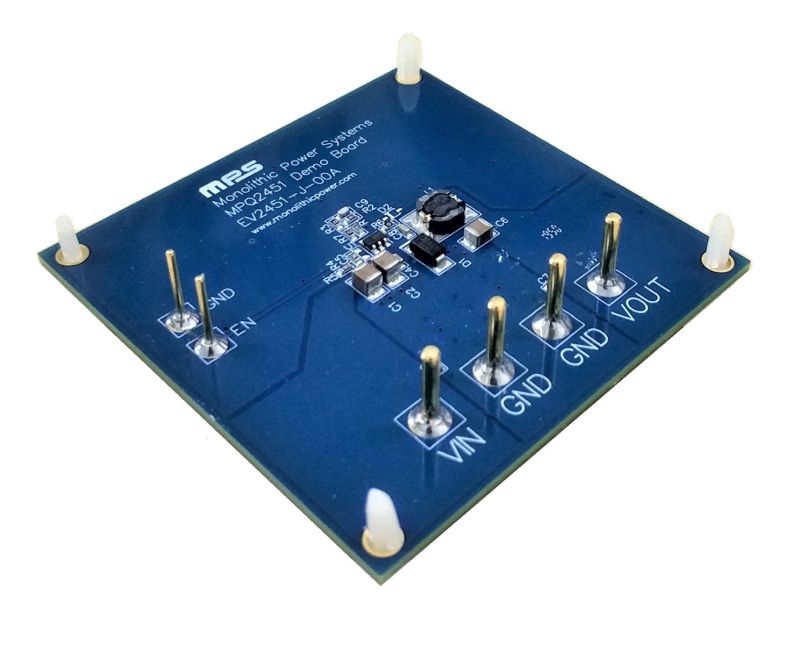

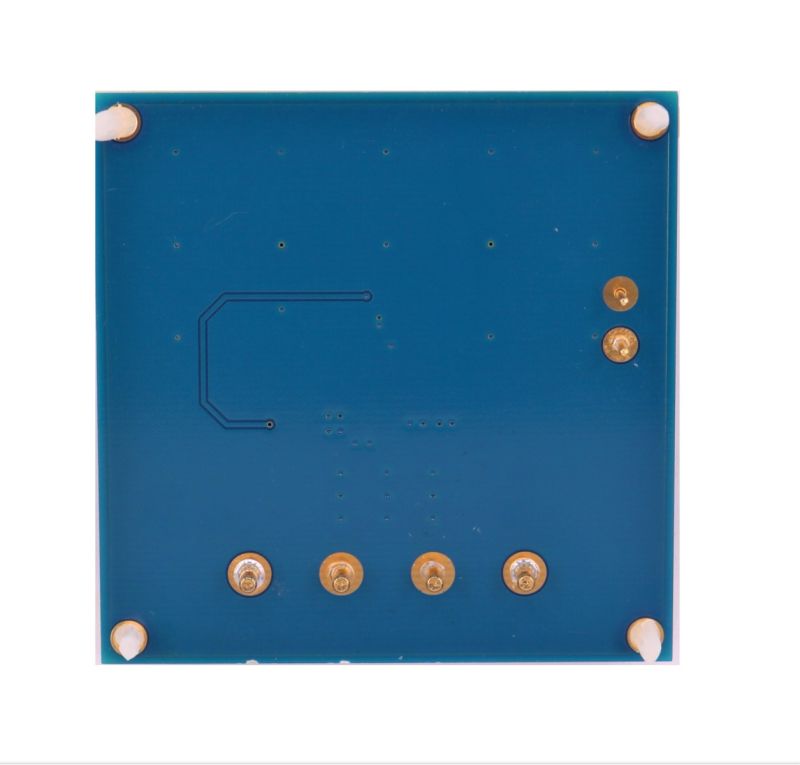

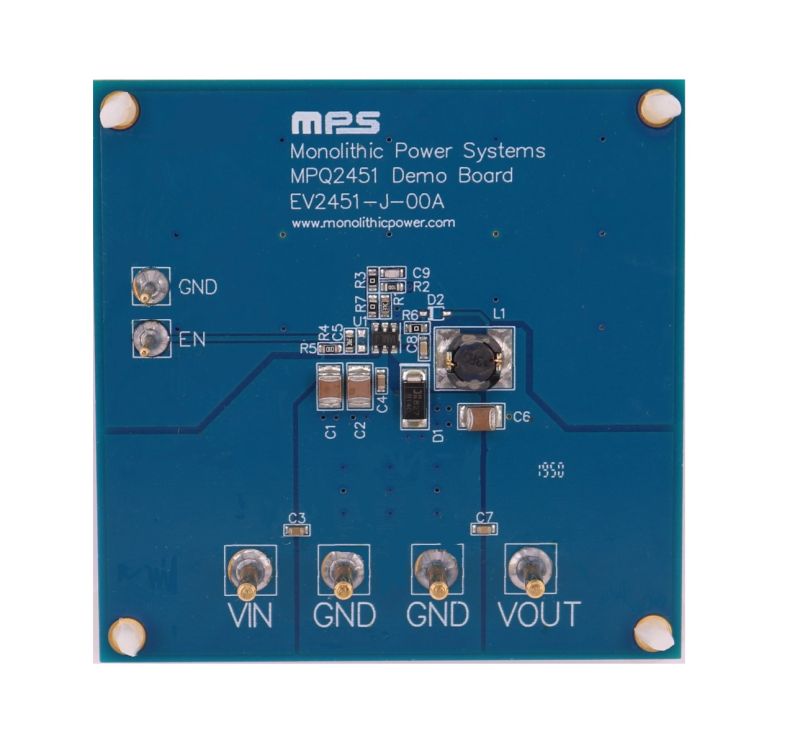

EV2451-J-00A 是用于展示 2MHz 定频降压开关稳压器 MP2451 和 MPQ2451性能的评估板。MP2451 和 MPQ2451 内部集成了高压上管功率 MOSFET (HS-FET)，可提供 0.6A 输出电压 (V_OUT)，并采用电流模式控制以实现快速环路响应和轻松补偿。

这两个器件通过在轻载条件下降低开关频率 (f_SW) 来减少开关和栅极驱动损耗，从而实现宽负载范围内的高功率转换效率。

其软启动功能有助于防止启动期间电感电流 (I_L) 的失控，而过温关断功能则实现了可靠的容错操作。

MP2451 和 MPQ2451 以 2MHz 的频率开关，这降低了输入/输出电感和电容，并降低了成本以及占板空间。

评估所用产品

工业级 36V、2MHz、0.6A 降压变换器

产品特性和优势

130μA 工作静态电流 (I_Q)
3.3V 至 36V 宽输入工作电压 (V_IN) 范围
500mΩ 内部功率 MOSFET
2MHz 固定开关频率 (f_SW)
内部补偿功能
采用陶瓷输出电容可稳定工作
内部软启动 (SS)
无需电流采样电阻即可实现精确的电流限制
效率 > 90%
0.8V 至 (0.9 x V_IN)的可调输出电压 (V_OUT)
5V 和 3.3V 固定 V_OUT 版本
采用 SOT23 和 TSOT23 封装
符合 AEC-Q100 等级 1 认证

正在供货产品型号

EV2451-J-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥178.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
