EV2454-H-00A
Session popupval
Session textval
Session Titefor popup
Show default content
详情
EV2454-H-00A 是一套用于 MP2454/MPQ2454 的评估板。MP2454/MPQ2454 是集成了高端高压功率 MOSFET 的频率可编程(350kHz 至 2.3MHz)降压开关调节器。输出最高达到 0.6A,具有电流模式控制功能,以实现快速环路响应。
3.3V 至 36V 的宽输入范围使其适用于汽车输入环境中的各种降压应用。3.5μA 的关断模式静态电流使其适合电池供电应用。该器件还具有高占空比和低压差模式,适合汽车冷车启动条件。
MPQ2454 可在轻载条件下降低开关频率,减少开关和栅极驱动器损耗,从而实现高转换效率。频率折叠功能可防止上电和短路时电感电流跑飞。
过温关断保护确保了工作的稳定性和可靠性。漏级开路结构的输出指示(PG)引脚可指示输出电压是否在正常范围内。

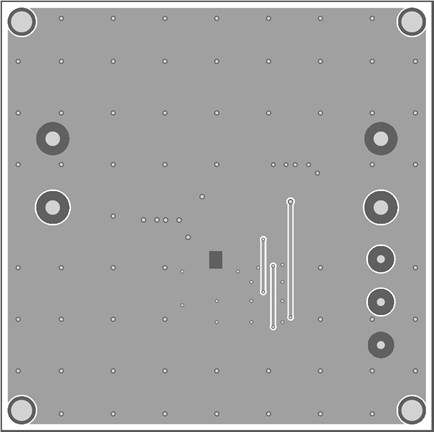

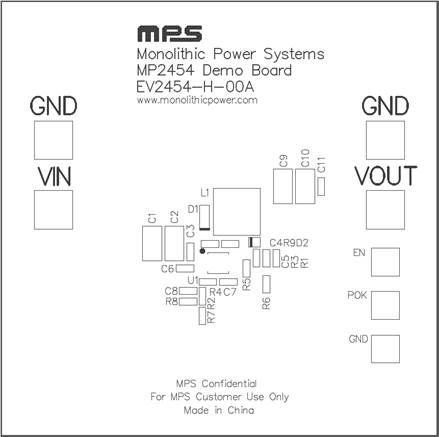

EV2454-H-00A 采用 MSOP-10 封装组装和测试。
-
显示更多
显示较少
产品特性和优势
- 60μA 工作静态电流
- 3.3V-36V 宽工作输入电压范围
- 200mΩ 内部功率 MOSFET
- 高达 2.3MHz 可编程开关频率
- 稳定的陶瓷输出电容
- 内部补偿模式
- 外部软启动
- 效率 > 90%
- 适合冷车启动的低压差工作
- 3.5μA 低关断输入电流
- 外部时钟频率同步功能
- 电源正常信号输出
- 可编程的电源正常信号延迟时间
- 符合 AEC-Q100 等级 1 认证
- 整装测试
