详情

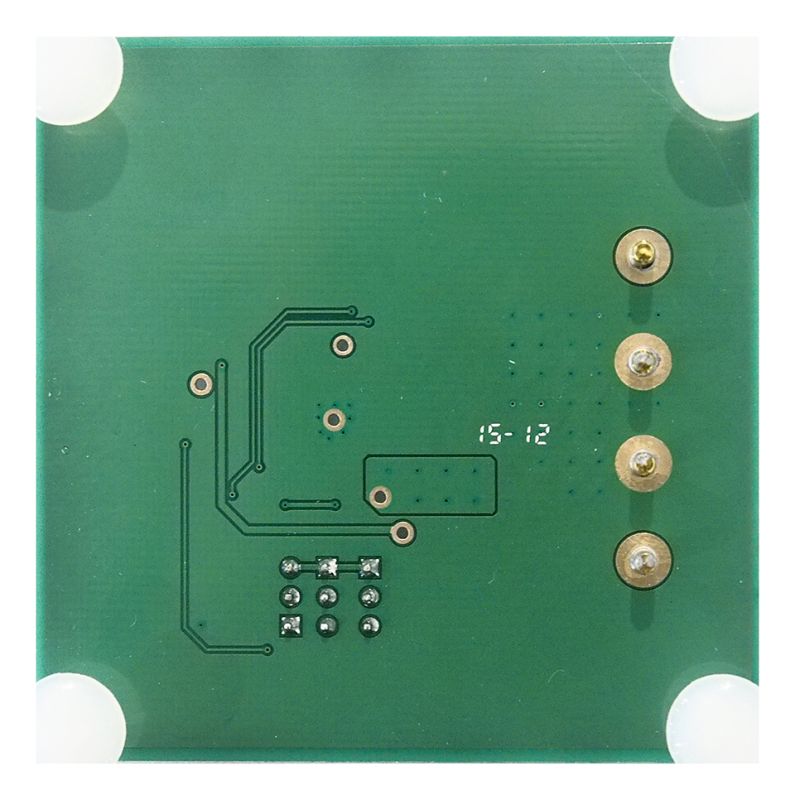

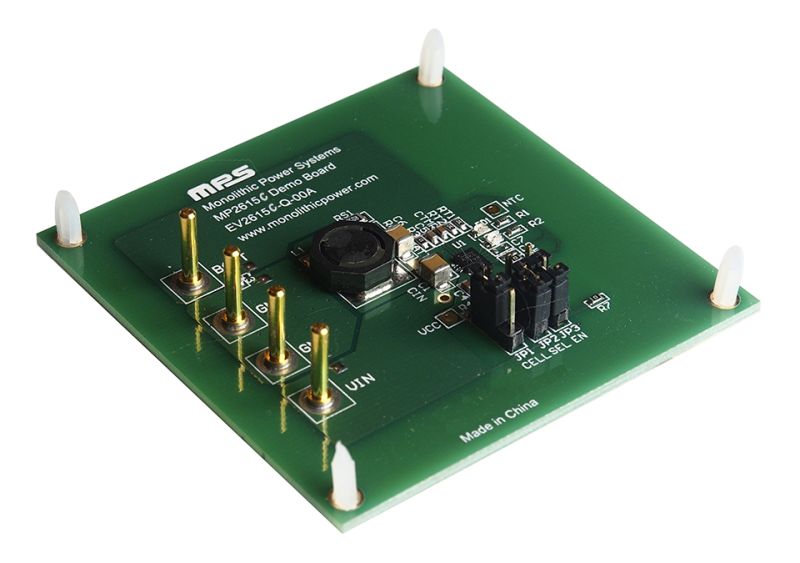

EV2615C-Q-00A是MP2615C的评估板。MP2615C 是一款开关模式电池充电器 IC,适用于单节或双节锂离子或锂聚合物电池。该器件内置功率MOSFET,可在整个输入电压范围内提供高达2A 的充电电流;充电电流通过精确采样电阻配置。
MP2615C 采用两个控制环路来调节充电电流和电池满电电压,可实现高精度恒流充电(CC)和恒压充电(CV)。
当电池电压接近输入电压时,恒定关断时间(COT)控制能使器件以99%的占空比工作,从而保持较高的充电电流。
系统会持续监测各种条件下的电池温度和充电状态,并通过两个输出引脚分别指示电池充电状态和输入电源状态。此外,MP2615C 还具备内部反向阻断保护功能。
MP2615C 采用 QFN-16(3mmx3mm)封装。
-
显示更多
显示较少
产品特性和优势
- 4.75V 至 18V 工作电压范围
- 99%占空比操作
- 高达 2A的可配置充电电流
- ±0.75%电池满电电压精度
- 4.1V/节 和 4.2V/节可选满电电压
- 全集成功率开关
- 内部环路补偿
- 无需外部反向阻断二极管
- 电量耗尽电池预处理
- 充电操作指示
- 可配置安全定时器
- 过温关断保护
- 逐周期过流保护(OCP)
- 电池温度监测和保护
- 采用QFN-16 (3mmx3mm)封装
