EV2696B-Q-00A

EV2696B-Q-00A

具有电源路径管理功能的单节电池开关模式充电器评估板

Datasheet

详情

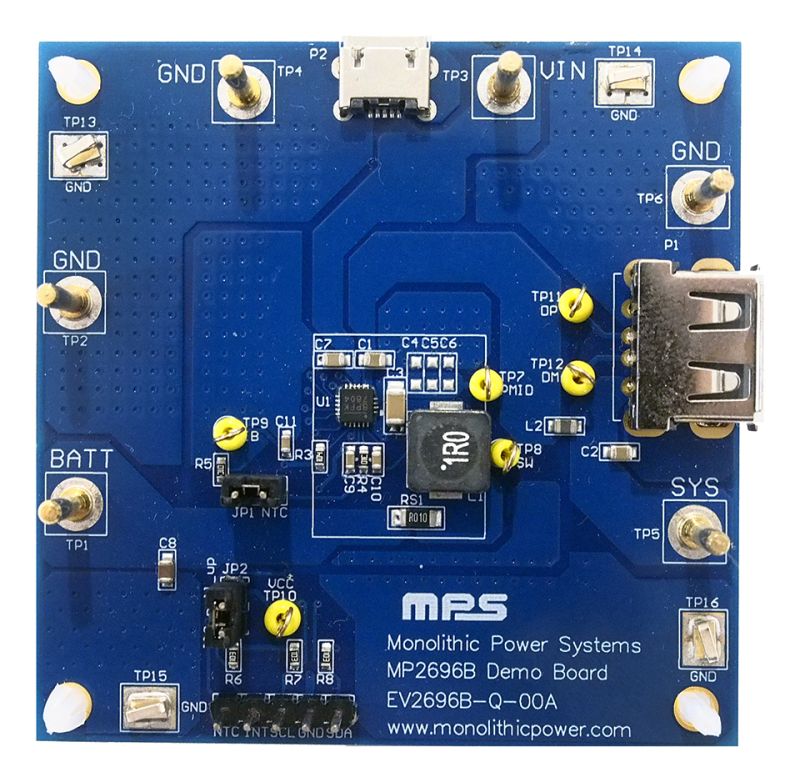

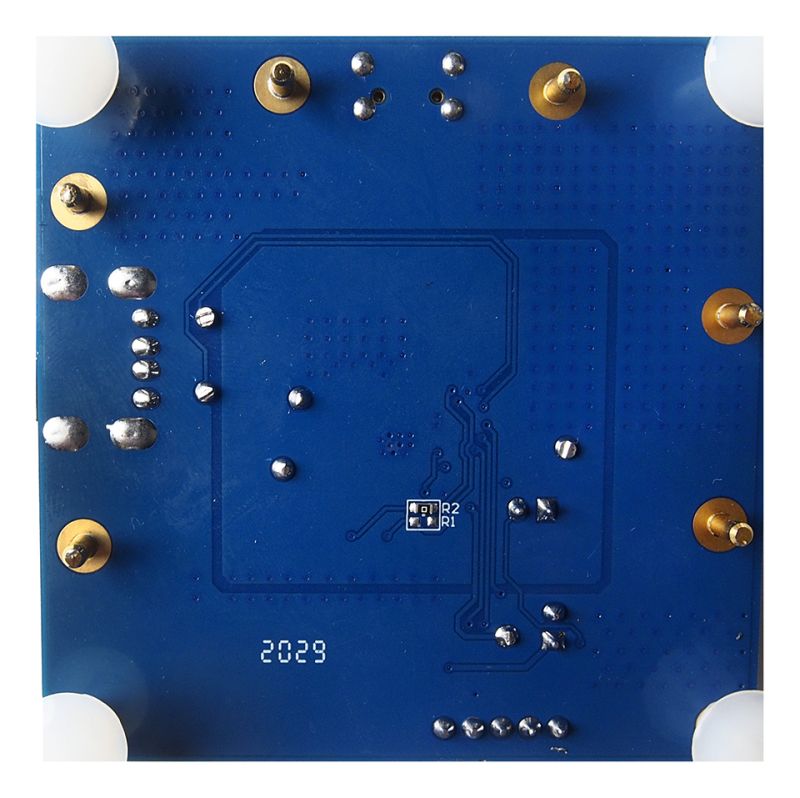

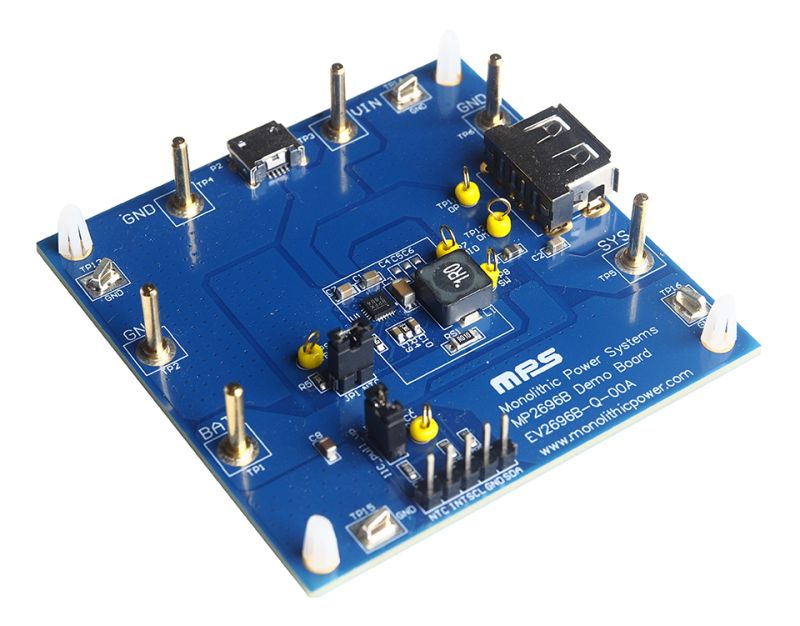

EV2696B-Q-00A 是一款用于演示 MP2696B 产品性能的评估板，MP2696B 是一款具有电源路径管理功能的灵活高集成度单节电池开关模式电池充电器系统。MP2696B 具有 3 种工作模式：充电模式、Boost 升压模式和休眠模式。在充电模式下，MP2696B 在 5V 输入源时可以实现高达 3.6A 的充电电流。在 Boost 升压模式下，MP2696B 可以实现高达 6.5A 的峰值电感电流以提供 5V 的系统电源输出（SYS）。

可通过 I2C 接口轻松配置 MP2696B 的参数和控制。

评估所用产品

产品特性和优势

输入电压范围：4V 至 11V
可耐受输入电压高达 16V
500mA 至 3.5A 可配置输入电流限值
500mA 至 3.6A 可配置充电电流
3.6V 至 4.45V 可配置充电调节电压
采用最小输入电压环路跟踪最大适配器功率
具有高达 4A 输出的 Boost 升压变换器
电流：
可配置输出电流限制环路
可配置 Boost 升压输出电压
USB 输出线性补偿
可配置峰值电感电流
全方位安全特性
完全可定制的 JEITA 配置
安全充电定时器
输入过压保护（OVP）
过温关断保护
系统电源输出（SYS）
过流保护（OCP）和短路保护（SCP）
用于电池电流监控的模拟电压输出 IB 引脚
SYS 引脚插入检测
SYS 引脚空载检测
适用于 BC1.2 标准和非
标适配器的 SYS DP/DM 接口
状态监控和故障监控

正在供货产品型号

EV2696B-Q-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥362.50

No, I already have one
