EV2723-QC-00A

EV2723-QC-00A

3A、I2C 控制 SW 充电器，带 NVDC 电源路径和 USB OTG 评估板

Datasheet

详情

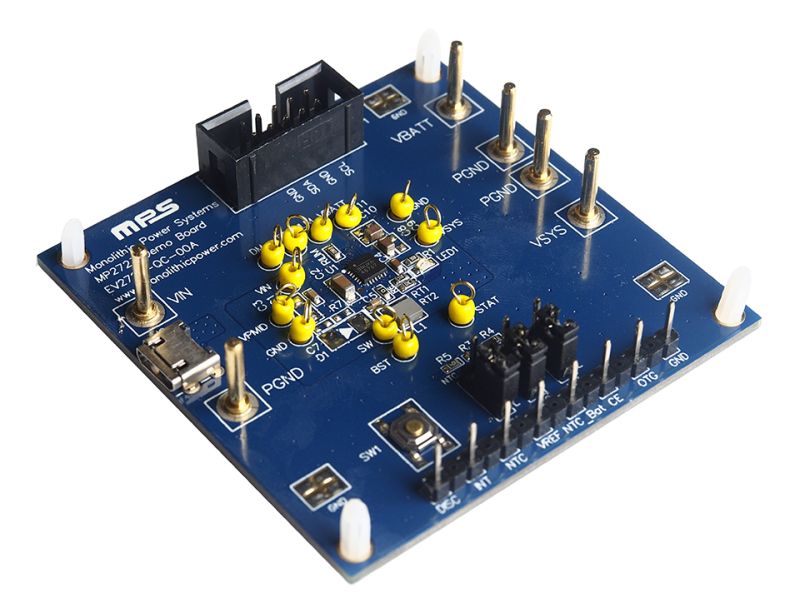

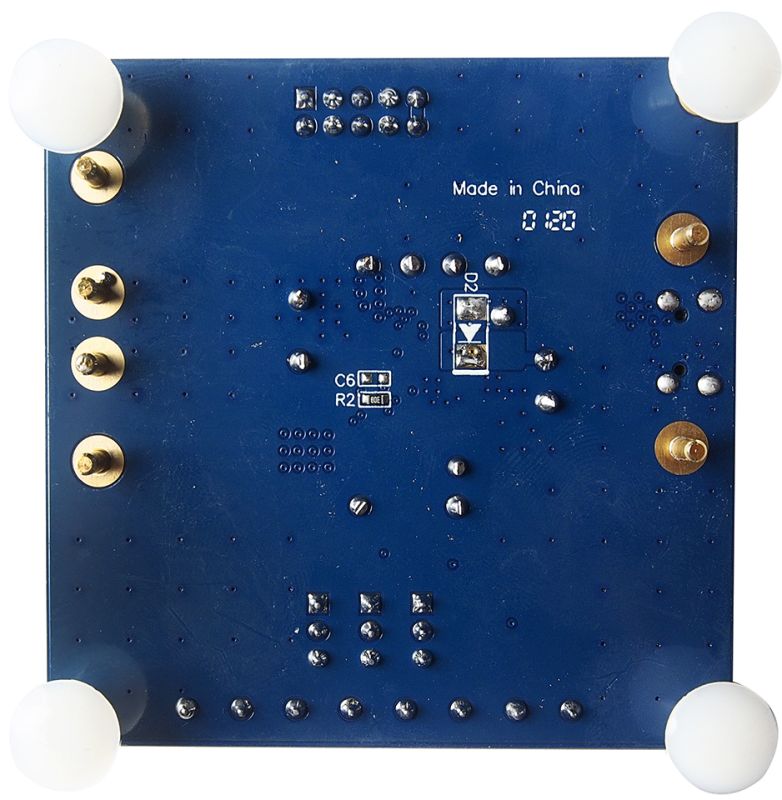

EV2723-QC-00A 是 MP2723 的评估板，MP2723 是一款适用于单节锂离子或锂聚合物电池的 3A 全集成开关电池充电 IC。此款芯片具有电源路径管理功能，支持 NVDC 架构，适用于便携式应用，包括平板电脑、移动网络设备和智能手机。低阻抗电源路径优化了效率，减少了电池充电时间，并延长了电池寿命。I2C 串行接口可以控制充电和系统设置。

EV2723-QC-00A 支持 5V 输入电源，包括标准的 USB 主机端口和具有快充功能的壁式适配器。

EV2723-QC-00A 在 1.5A 时提供 5V 供电，可支持 USB On-The-Go（OTG）操作。

评估所用产品

产品特性和优势

工作输入电压范围：3.7V - 5V
可耐受电压高达 22V
高效率 3A、1.35MHz 降压充电器
用于 BC1.2 的 D+/D- 检测
可调最小输入电压调节，以实现最大功率点跟踪
具有可调 4.8V 至 5.5V 输出的 USB OTG：高达 1.5A 的输出电流，带可选 1.35MHz 升压变换器
电池放电电流高达 9A
集成 ADC，适用于监控输入电压、输入电流、电池电压、充电电流、系统电压和电池温度
NVDC 电源路径管理
无电池或深度放电电池即时工作功能
电池补充模式下的理想二极管工作
I2C 端口实现灵活的系统参数设置和状态报告功能
完整的 DISC 控制支持待机模式和系统重启
高精度
充电电压调整率为 ±0.5%
充电电流调整率为 ±5%
输入电流调整率为 ±5%
升压模式下输出调整率为 ±2%
安全功能包括用于电池温度保护的可配置 JEITA、电池充电安全定时器、过温调节和过温关断保护、输入/系统过压保护、电池温度保护
充电状态指示

正在供货产品型号

EV2723-QC-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥362.50
