EV2733B-QC-00A

宽输入、4.5A、I²C控制开关充电器IC评估板，具有 NVDC 电源路径功能和 OTG 模式下的可控 RBFET

Shopping Cart

立即购买

概述
相关工具
技术论坛
质量
立即购买

EV2733B-QC-00A

EV2733B-QC-00A

宽输入、4.5A、I²C控制开关充电器IC评估板，具有 NVDC 电源路径功能和 OTG 模式下的可控 RBFET

详情

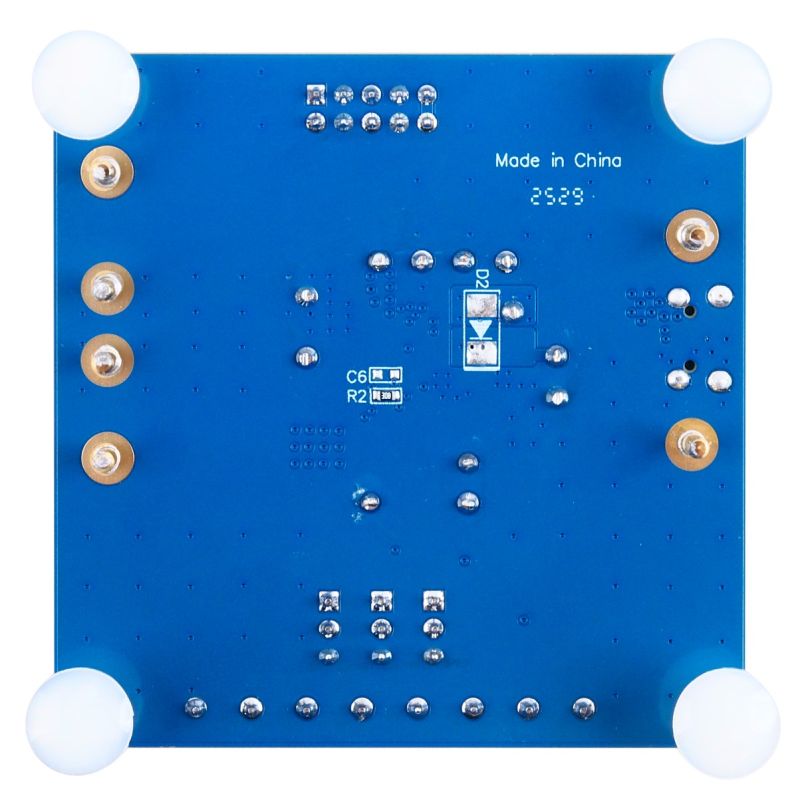

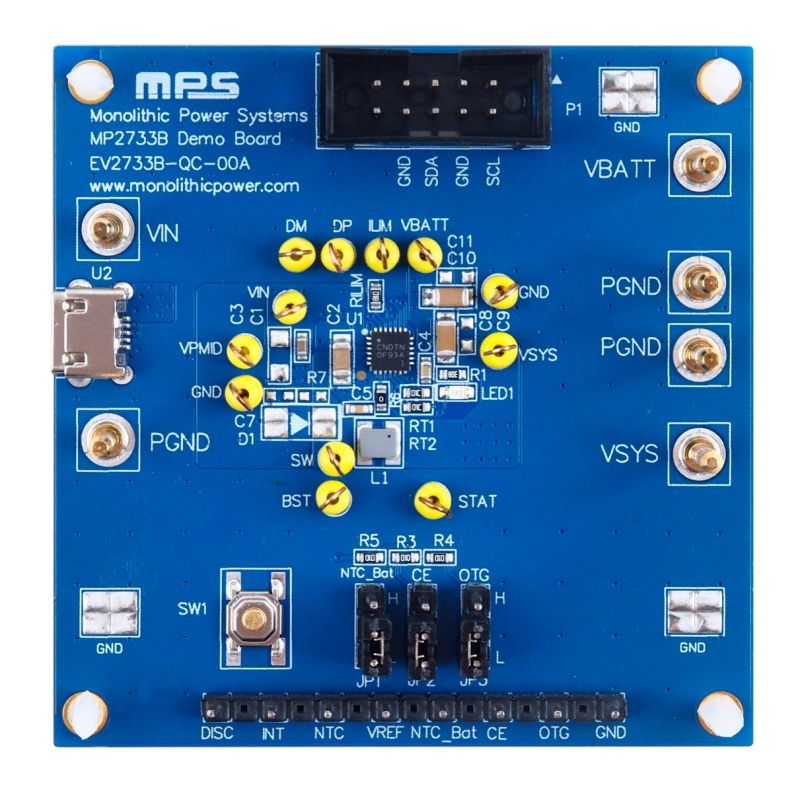

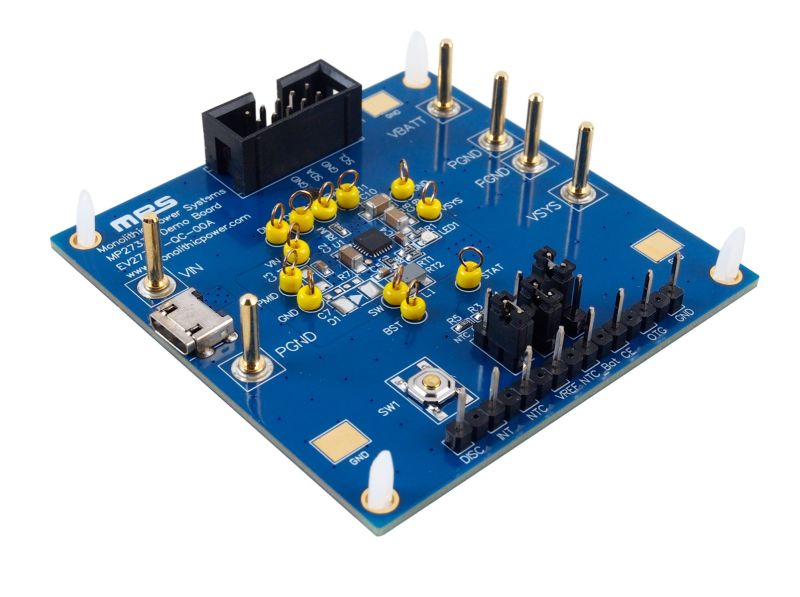

EV2733B-QC-00A是用于演示MP2733B功能特性的评估板。MP2733B是一款高度集成的宽输入、4.5A、开关模式电池充电器IC，适用于单节锂离子或锂聚合物电池。该器件具有窄电压直流 (NVDC) 系统电源路径管理功能，适合多种便携式应用，例如平板电脑、移动互联网设备和智能手机等。

MP2733B的低阻抗电源路径可以提升效率、缩短电池充电时间并延长电池寿命。

它还提供 I²C串行接口，通过改变充电设置和系统设置来灵活控制器件。

EV2733B-QC-00A 支持高达 16V 的输入源，包括标准 USB 主机端口和具备快充功能的高压壁式适配器。该板还通过提供 5V/3A 电源支持 USB On-The-Go (OTG) 操作。

评估所用产品

宽输入、4.5A、I²C控制开关充电器IC，具有 NVDC 电源路径功能和 OTG 模式下的可控 RBFET

产品特性和优势

3.7V 至 16V 工作输入电压 (V_IN)范围
高达 22V 的耐受电压
4.5A、1.35MHz高效率降压充电器IC，具有高达 92%的充电效率和3A充电电流：
- 可配置 D+/D-，支持灵活的快充协议
USB On-The-Go (OTG)功能，具有4.8V 至 5.5V 可调输出：输出电流高达 3A， 1.5A输出时效率高达 93%
窄电压直流 (NVDC) 电源路径管理功能：
- 电池补充模式下具有理想二极管操作
14mΩ BATTFET，具备高电池放电效率
通过I²C接口实现灵活的系统参数设置和状态报告
全集成 MOSFET和电流采样功能
专用 DISC 引脚控制运输模式和系统复位
运输模式下具有 13μA 低电池漏电流
插入 VIN可退出运输模式
集成模数转换器 (ADC) 用于监控(V_IN)、输入电流 (I_IN)、电池电压 (V_BATT)、充电电流、系统电压 (V_SYS)和电池温度
充电状态指示器
安全功能：用于在充电模式下提供电池温度保护的可配置 JEITA、电池充电安全定时器、热调节与过温关断、看门狗监控I²C和输入/系统过压保护 (OVP)
采用 QFN-26 (3.5mmx3.5mm) 封装
