EV2764-V-00A

EV2764-V-00A

带PSYS和PROCHOT监控功能、I²C/SMBus 控制、适用于多节电池组的集成型升降压 NVDC 充电器IC评估板

Datasheet

详情

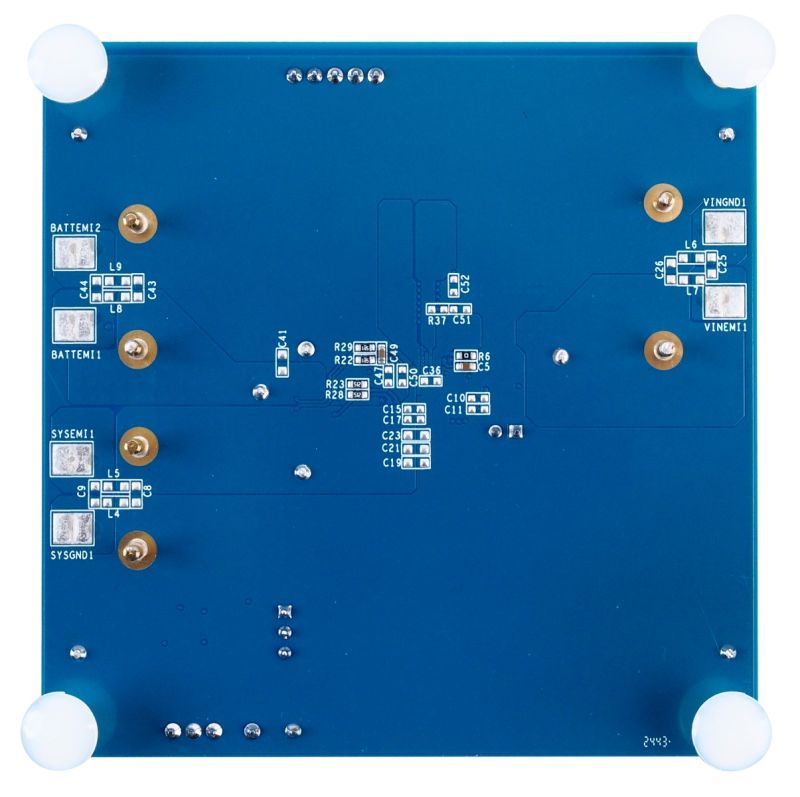

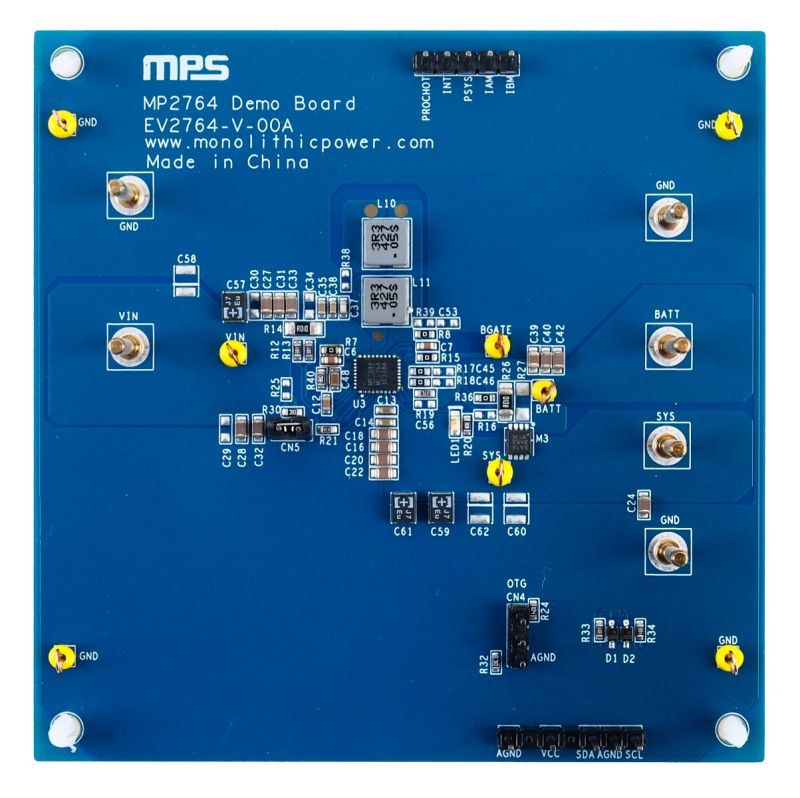

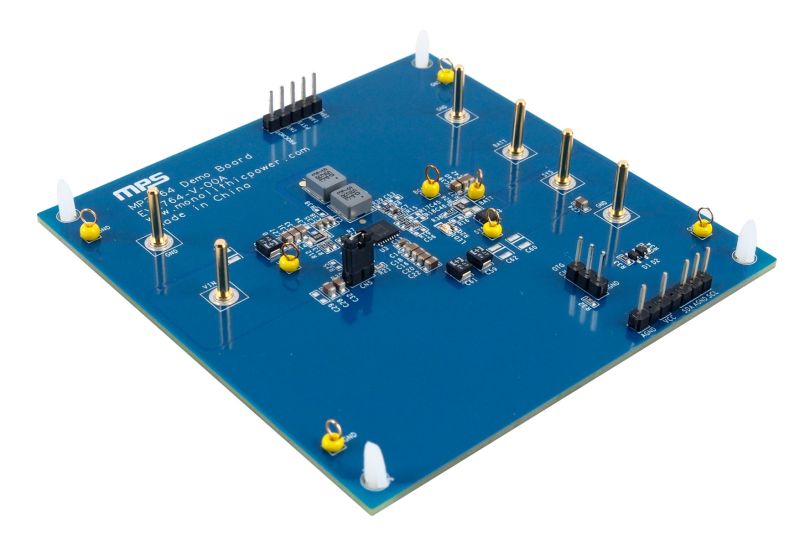

EV2764-V-00A评估板用于演示MP2764的功能。MP2764 是一款高度集成的升降压窄电压直流 (NVDC)充电器 IC，具有USB 供电 (PD) 源模式，并具有PSYS和PROCHOT监控功能，适用于 2 至 4 节电池组应用。

MP2764 可在 4V 至 22V 的宽输入电压 (V_IN) 范围内进行充电，并能在 USB PD 源模式下提供 4V 至 21V 的宽输出电压 (V_{IN_SRC}) 范围，输入调节步进值20mV。

当接入输入信号 V_IN 时，EV2764-V-00A 会以最大 8A 充电电流 (I_CHG) 自动为电池充电。

未连接输入信号时，系统则通过电池 FET (BFET) 由电池供电。在 USB PD 源模式下，该 IC具有输出电流 (I_{IN_SRC}) 限制调节功能。

EV2764-V-00A 可通过 I²C/SMBus 接口灵活编程，以设置 USB PD 源模式下的充电参数、V_{IN_SRC} 和 I_{IN_SRC}。

MP2764 采用 QFN-32 (4mm x 5mm) 封装。

评估所用产品

MP2764

I²C/SMBus 控制、集成型升降压 NVDC 充电器IC，带系统电源监控和处理器热监控功能且适用于多节电池组

产品特性和优势

集成所有 FET的升降压变换器
降压、升压与升降压模式之间无缝切换
500kHz 至 1MHz 的可配置开关频率 (f_SW)
可为 2 至 4 节串联电池组充电：
- 高达 28V 的输入耐受电压
- 4V 至 22V 的工作电压范围，带输入过压保护 (OVP)
- 输入电源状态指示
- 高达 8A 的可配置充电电流
- 可配置电池满电调节电压，最高 4.8V/节，0°C 至 85°C温度范围内精度达0.5%
- 可配置最大输入电流限制和最小输入电压限制
- 温度调节
通过外部 N 沟道电池 MOSFET(BATFET)实现窄电压直流 (NVDC) 电源路径管理
可配置最小和最大系统电压调节
系统过压保护 (OVP) 和系统短路保护 (SCP)
通过 On-the-Go (OTG) 引脚控制启用USB PD 源模式：
- 4V 至 21V 输出电压 (V_{IN_SRC}) 范围，20mV步进值，符合 USB PD 可编程电源 (PPS) 标准
- USB PD 源模式下具有可配置输出电流限制，50mV步进值
- 源模式下提供输出过压保护 (OVP) 和短路保护 (SCP)
双相交错操作，用于降压充电模式，带电流均衡功能
符合IMVP9 规范的功能，可用于 Intel CPU：
- V_MIN 主动保护 (VAP) 功能在系统峰值功率尖峰期间通过输入电容补充电池电量
- 全面的 /PROCHOT 配置文件
- 通过 PSYS 引脚实现快速系统功率指示
- 通过 IAM/IBM 引脚检测输入电流和电池放电电流
- 两级输入电流限制
超声波模式(USM)，可避免可闻噪声
集成 10 位模数转换器 (ADC)，用于监控电压、电流和功率
安全功能：
- 过温关断
- 电池缺失检测
- 电池移除检测
- 符合 JEITA 标准的电池温度保护
- 可配置充电安全定时器
采用 QFN-32 (4mmx5mm) 封装

正在供货产品型号

EV2764-V-00A

直接从MPS购买

标准定价

数量单价
1

¥349.50 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。
