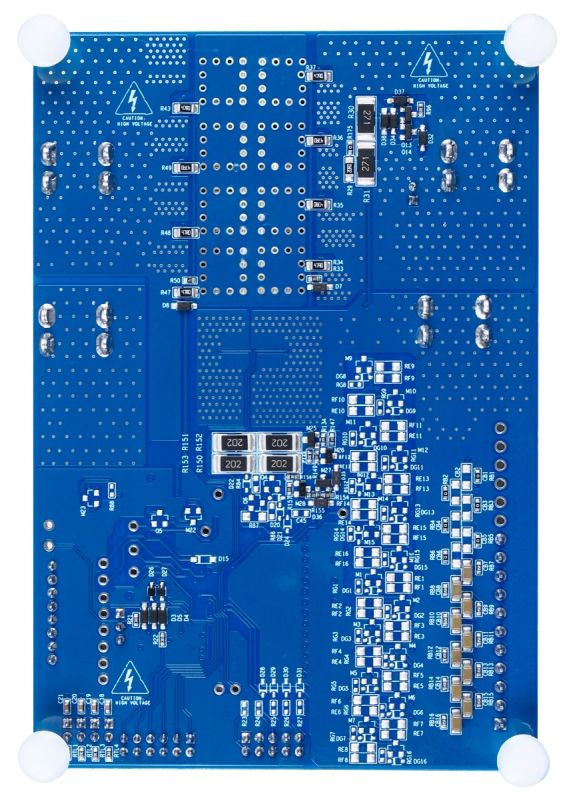

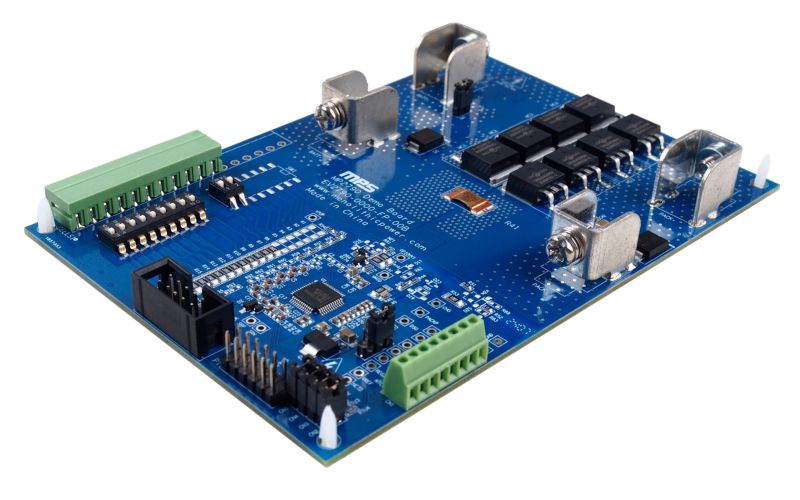

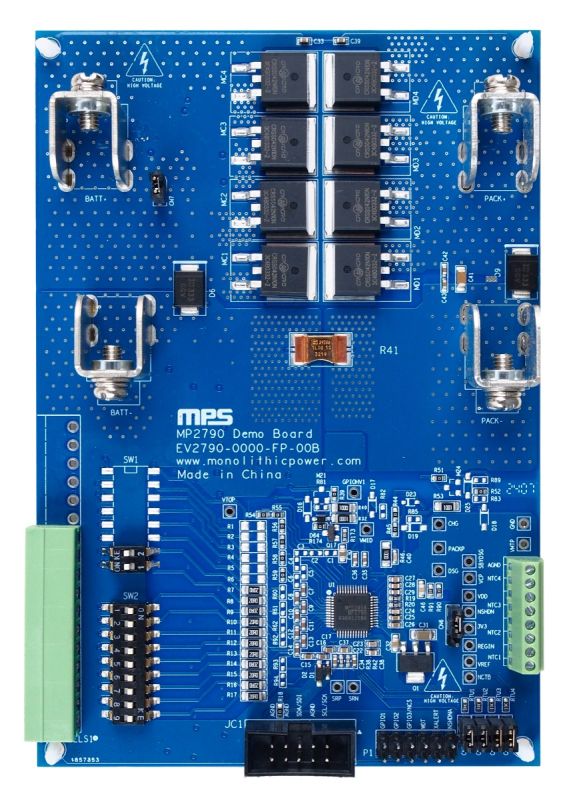

EV2790-0000-FP-00B

EV2790-0000-FP-00B

带库仑计数和 I²C 接口的 4 至 10 节高精度电池监控器和保护器评估板

Datasheet

详情

EV2790-0000-FP-00B 是用于展示 MP2790功能的评估板。MP2790是一款强大的电池管理设备，它可以提供完整的模拟前端 (AFE) 监控和保护解决方案，适用于多节电池串联的电池管理系统 (BMS) 。该器件支持 I²C通信。

MP2790 支持 4 至 10 节串联电池组连接，特定引脚上的绝对电压超过 80V。该器件集成了两个独立的模数转换器 (ADC)。第一个 ADC 通过外部负温度系数 (NTC) 热敏电阻测量每个通道的差分电池电压（最多 10 个通道）、芯片温度和 4 个通道的温度；第二个 ADC 通过外部电流采样电阻测量充电和放电电流。双 ADC 架构实现了电压和电流的同步测量，可用于监测电池和电池组的阻抗。

MP2790 通过上管 MOSFET (HS-FET) 驱动器实现充电 (CHG) 和放电 (DSG)的独立控制。DSG MOSFET 驱动器支持可配置软启动 (SS)功能，无需外部预充电电路即可实现受控导通。DSG MOSFET 驱动器还集成了多种保护功能，包括放电过流 (DOC)、短路、电池欠压 (UV)、过温 (OT) 和低温 (UT) 等故障报告。CHG MOSFET 驱动器则集成了充电过流 (COC)、短路、电池过压 (OV)、OT 和 UT 等故障的报告功能。所有保护功能都具有可配置阈值。

MP2790集成了内部被动平衡 MOSFET 以均衡不匹配的电池，最高支持 58mA 电流；此外还提供驱动外部平衡晶体管（MOSFET 或 BJT）的选项。

MP2790 还根据模式优化了基准电流消耗。该器件采用 TQFP-48 (7mmx7mm) 封装。

评估所用产品

产品特性和优势

采用双模数转换器 (ADC) 架构：
- 采用MPF4279x 电量计时，充电状态 (SOC) 误差< ±2%
- 电池电压测量误差<5mV
- 电流/库仑计数器误差<±0.5%
- 严格同步的电流/电压测量，可用于阻抗测量
集成N 沟道上管 MOSFET (HS-FET) 驱动器用于充电和放电控制：
- 支持 MOSFET 软启动 (SS) 放电控制，无需预充电电路
- 并联 N 沟道 MOSFET 可驱动高达 100A 的直流电流
硬件可配置保护功能：
- 充电/放电过流保护 (OCP) 和短路保护 (SCP)
- 电池欠压保护 (UVP) 和过压保护 (OVP)
- 电池组 UVP 和 OVP
- 电池低温/高温保护
- 芯片高温保护
被动电池平衡，每节电池电流高达 58mA：
- 可驱动外部平衡晶体管
- 自动或手动控制
其他功能：
- 集成 3.3V 和 5V 低压差 (LDO) 稳压器
- 低电流待机模式
- 负载和充电器插入检测
- 高压和低压 GPIO
- 专用热敏电阻输入
- 开路检测
- 持续无电电池标志
- 用于关键阈值的可锁定多次可编程 (MTP) 存储器
具有 8 位循环冗余校验 (CRC) 的 I²C或串行外设接口 (SPI)
允许随机电池连接
采用 TQFP-48 (7mmx7mm) 封装

正在供货产品型号

EV2790-0000-FP-00B

P&Z的含义

直接从MPS购买

标准定价

数量单价
1

¥1,292.40 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
