带库仑计数功能和 I²C 接口的 7 节至 16 节高精度电池监控器和保护器评估板

详情

EV2795-0000-FP-00A是用于展示MP2795功能的评估板。MP2795 是一款完整的模拟前端 (AFE) 监控和保护 IC。它支持 7 节至 16 节串联电池组配置，具有出色的电压和电流测量精度以及完善的保护功能。

MP2795 可测量每节电池的电压，同时通过外部电流采样电阻同步测量充/放电电流和库仑计数。该器件内部集成上管 MOSFET (HS-FET) 驱动器，用于充电和放电控制。它通过 4 个 NTC 热敏电阻输入测量芯片温度和电池温度。该器件还内置被动均衡 MOSFET，可驱动高达 58mA 的电流，同时亦支持驱动外部均衡晶体管以获得更高电流。

MP2795的放电 (DSG) MOSFET 驱动器具有可配置软启动 (SS)功能，无需外部预充电电路即可实现受控导通功能。MOSFET 驱动器还集成多种保护功能，包括过流保护 (OCP)、短路保护 (SCP)、电池欠压保护 (UVP)、电池过压保护 (OVP) 以及高/低温保护。所有保护功能均具有可配置阈值。

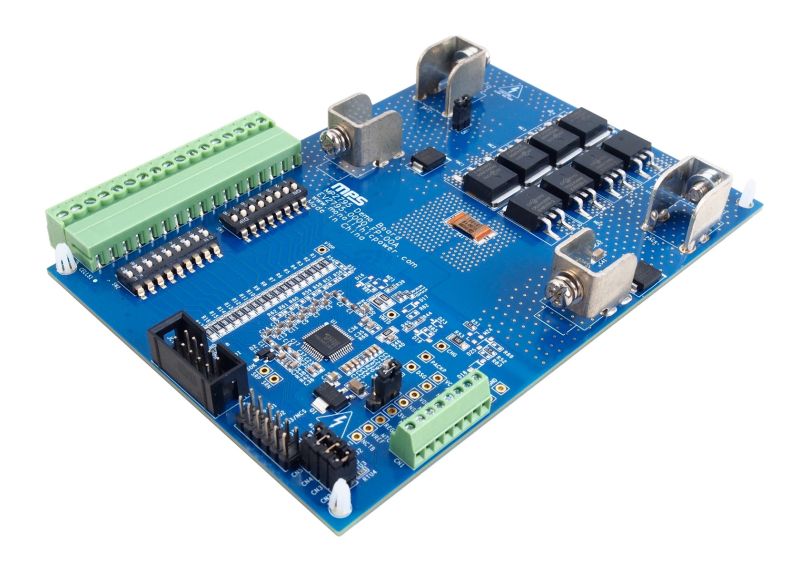

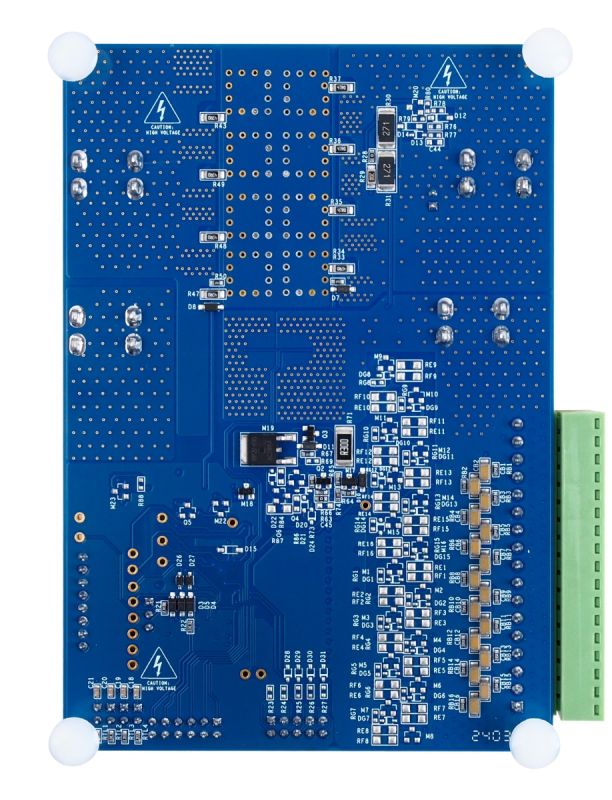

EV2795-0000-FP-00A 板上集成了 MP2795、功率 MOSFET 和电流采样电阻，可支持高达 70A 的充/放电电流。该板还预留空间，可根据需要添加外部 MOSFET，以获得更高均衡电流。

评估所用产品

产品特性和优势

采用双模数转换器 (ADC) 架构：
- 配合MPF4279x 电量计使用时，充电状态 (SOC) 误差小于±2%
- 电池电压测量误差<5mV
- 电流/库仑计数误差<±0.5%
- 严格同步的电流/电压测量，可实现阻抗采样
集成上管 N 沟道 MOSFET 驱动器用于充/放电控制：
- 支持MOSFET软启动(SS)放电控制，无需预充电电路
- 采用并联 N 沟道 MOSFET 可驱动高达 100A 直流电流
硬件可配置保护功能：
- 充电/放电过流保护 (OCP) 和短路保护 (SCP)
- 电池和电池组欠压保护 (UVP) 和过压保护 (OVP)
- 电池低温/高温保护
- 芯片高温保护
被动电池均衡，每节电池最高 58mA：
- 可驱动外部均衡晶体管
- 自动或手动控制
其他功能特性：
- 集成 3.3V 和 5V 低压差 (LDO) 稳压器
- 低电流待机模式
- 负载和充电器插入检测
- 低压GPIO
- 专用热敏电阻输入
- 开路检测
- 持续电量耗尽标志
- 用于配置关键阈值的可锁定多次可编程(MTP)存储器
带 8 位循环冗余校验 (CRC) 功能的 I²C 或串行外设接口 (SPI)
支持随机电池连接
采用 TQFP-48（7mmx7mm）封装

正在供货产品型号

EV2795-0000-FP-00A

P&Z的含义

直接从MPS购买

标准定价

数量单价
1

¥1,292.40 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。
