EV2796-000x-FP-00A

EV2796-000x-FP-00A

7 节至 16 节、高精度I²C/SPI电池监控与保护系统评估板

Datasheet

详情

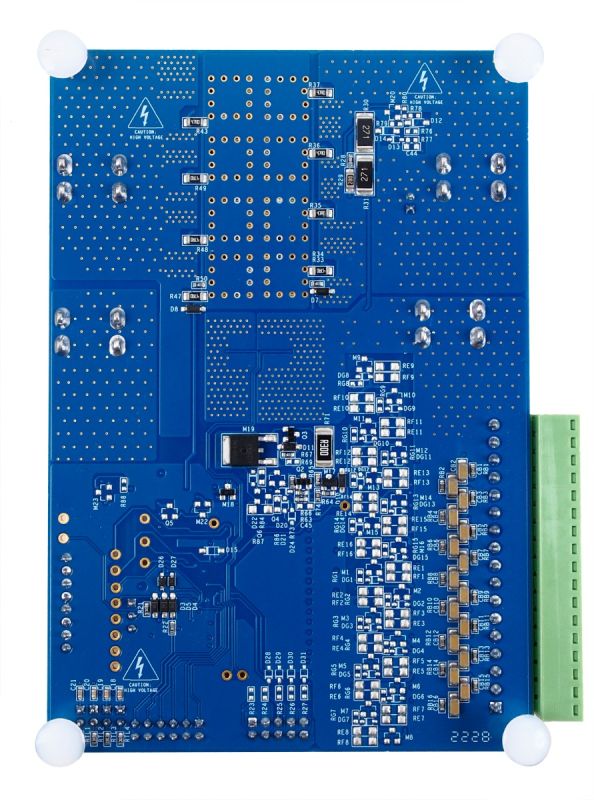

EV2796-0000-FP-00A 和EV2796-0002-FP-00A是用于演示MP2796功能的评估板。MP2796是一款完整的模拟前端 (AFE) 监控与保护 IC，它支持 7 节至 16节串联电池组连接，同时具有出色的电流/电压测量精度和完善的保护功能。

MP2796可以测量每节电池的电压，同时还集成了上管MOSFET (HS-FET)用于充电/放电控制。它通过 4 个 NTC 热敏电阻输入测量芯片温度和电池温度。MP2796不仅包含可驱动 58mA 大电流的内部被动平衡 MOSFET，同时也能驱动外部平衡晶体管以获得更高的电流。

其放电 (DSG) MOSFET提供可调软启动 (SS)功能，无需外部预充电电路即可实现受控开启。MOSFET 还集成了过流保护 (OCP)、短路保护 (SCP)、电池欠压保护 (UVP)、电池过压保护 (OVP) 和高/低温保护，而且所有保护功能都具有可配置阈值。

这两款评估板与 MP2796以及功率MOSFET和电流采样电阻协同工作，可支持高达 70A 的充电/放电电流。此外评估板上还提供预留位置，可在需要时添加外部晶体管，以提供更高的平衡电流。

EV2796-0000-00A与 MP2796DFP-0000配合使用，支持 I²C 通信；而 EV2796-0002-FP-00A 与 MP2796DFP-0002配合使用，支持 SPI 通信。

评估所用产品

产品特性和优势

双模数转换器 (ADC) 架构：
- 与MPF4279x 电量计配合时，充电状态 (SOC) 测量误差 <±2%
- 电池电压测量误差<10mV
- 电流测量误差 <±0.5%
内置 N 通道上管 MOSFET (HS-FET) 驱动器用于充电/放电控制：
- 支持 MOSFET 软启动放电控制，无需预充电电路
- 通过并联 N 沟道 MOSFET 可驱动高达 100A 的直流电流
硬件可配置保护功能：
- 充电/放电过流保护(OCP)
- 充电/放电短路保护(SCP)
- 单电池欠压保护 (UVP) 和过压保护(OVP)
- 电池组 UVP和 OVP
- 电池低温/高温保护
- 芯片高温保护
被动电池平衡，每电池平衡电流高达 58mA：
- 可驱动外部平衡晶体管
- 自动或手动控制
附加功能：
- 集成 3.3V 和 5V 低压差 (LDO) 稳压器
- 低电流待机模式
- 高压(HV)和低压(LV) GPIO
- 专用热敏电阻输入
- 开路检测
- 电池持续失效标记
- 用于关键阈值的可锁定内存
具有 8 位循环冗余校验 (CRC) 的 I²C 或 SPI 接口
支持随机电池连接
采用 TQFP-48 (7mmx7mm) 封装

正在供货产品型号

EV2796-0000-FP-00A EV2796-0002-FP-00A

P&Z的含义

直接从MPS购买

标准定价

数量单价
1

¥1,305.00 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

Default Options

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥362.50

No, I already have one
