EV279XX-XX-Y-00A-4CH

EV279XX-XX-Y-00A-4CH

5kV_RMS四通道数字隔离器评估板

详情

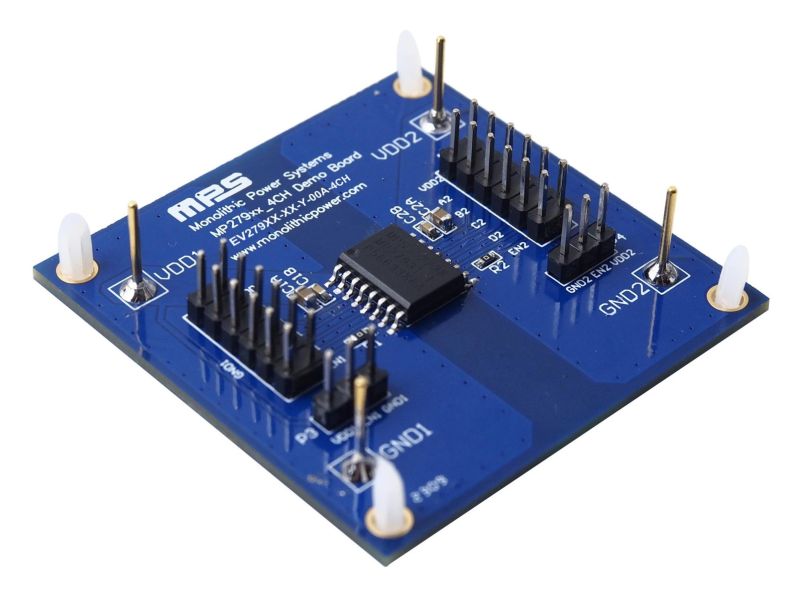

EV279XX-XX-Y-00A-4CH 是用于展示MP279xx 系列器件的评估板，MP279xx 系列均为高性能四通道数字隔离器。该评估板拥有多个版本。在本数据手册中，凡提及 EV279XX-XX-Y-00A-4CH 之处，如无特别说明，均适用于所有版本。

MP279xx 采用 SOIC 宽体 (WB) 封装，并采用容性隔离技术，支持高达 5kV_RMS的额定隔离电压。

与传统的光耦隔离器相比，该隔离器提供了一种紧凑的解决方案，且具备低功耗和更高可靠性。该器件集成了施密特触发器输入以及隔离编码/解码功能，即使在嘈杂环境中也具有高抗干扰能力。

建议在对 EV279XX-XX-Y-00A-4CH 进行任何更改之前，首先阅读 MP27940、MP27931、MP27922、MP27940-N、MP27931-N 或 MP27922-N 的产品数据手册。

评估所用产品

5kV_RMS、4通道（3 个正向通道和 1 个反向通道）数字隔离芯片

5kV_RMS、4通道（2 个正向通道和 2 个反向通道）数字隔离器

5kV_RMS、4 通道（4 个正向通道、无反向通道）数字隔离芯片

产品特性和优势

通道方向：3 个正向，1 个反向
5kV_RMS 隔离电压
支持 0Mbps (DC) 至 150Mbps 数据速率
2.5V 至 5.5V 工作电压范围
共模瞬态抗扰度 (CMTI) >±100kV/μs
高系统级 ESD、EFT 和浪涌抗扰度性能
5V 操作条件下具备 13ns 传播延迟
超低电源电流
逻辑高 (MP27931) 和逻辑低 (MP27931-L) 默认输出选项
带使能（EN）控制的三态输出
1.2kV 最大工作绝缘电压(V_IORM)
-40°C 至 +125°C宽温度范围
采用宽体 (WB) SOIC-16 封装
符合UL 1577 第5版认证：
- SOIC-16 WB ：5000V_RMS隔离电压（持续1 分钟）
符合CSA Component Notice 5A 认证
- SOIC-16 WB：5000V_RMS隔离电压（持续1 分钟）
符合DIN EN IEC 60747-17 (VDE 0884-17): 2021-10认证：
- SOIC-16 WB：7071V_PK隔离电压n
符合GB 4943.1-2011 CQC 认证
符合IEC 62368-1 第3版 CB认证
