EV2891-87006-PWM-VID-01A

双路输出、数字、多相控制器，带 PWM-VID 接口

详情

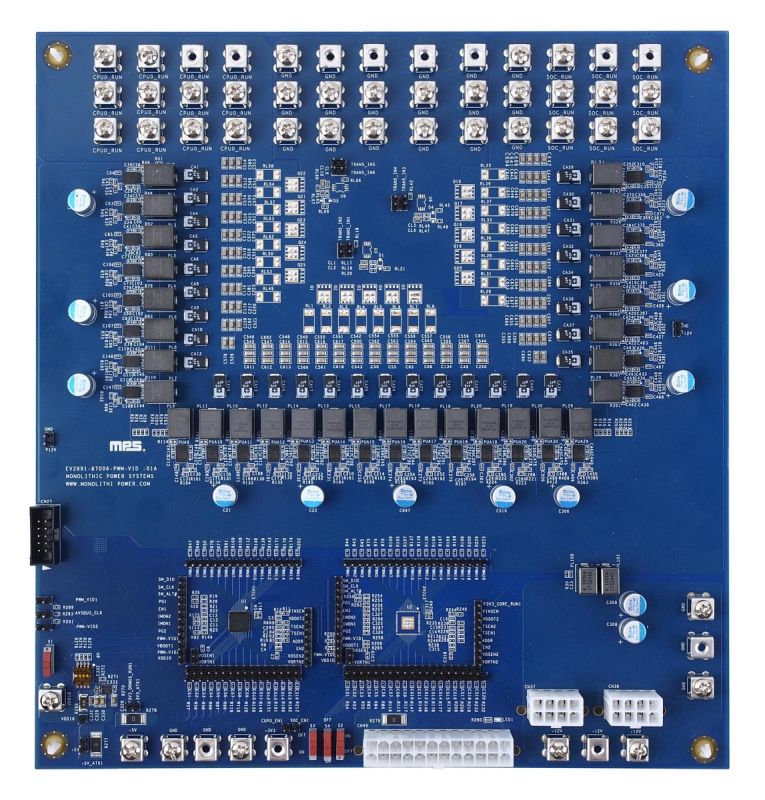

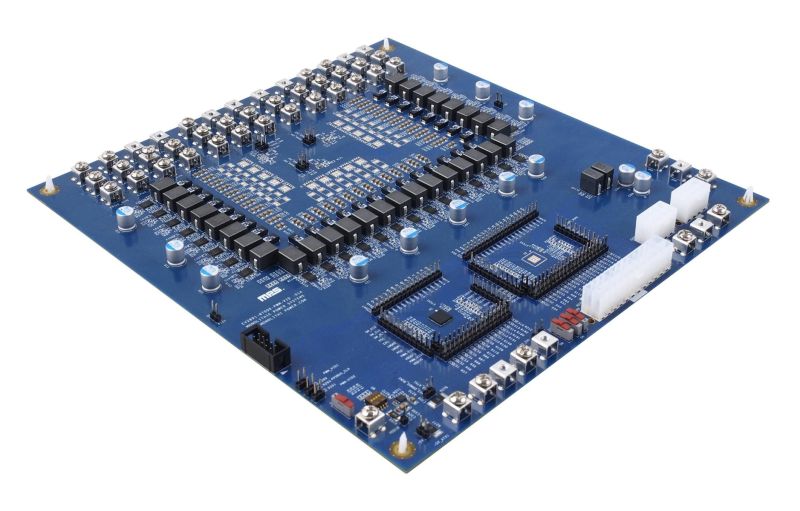

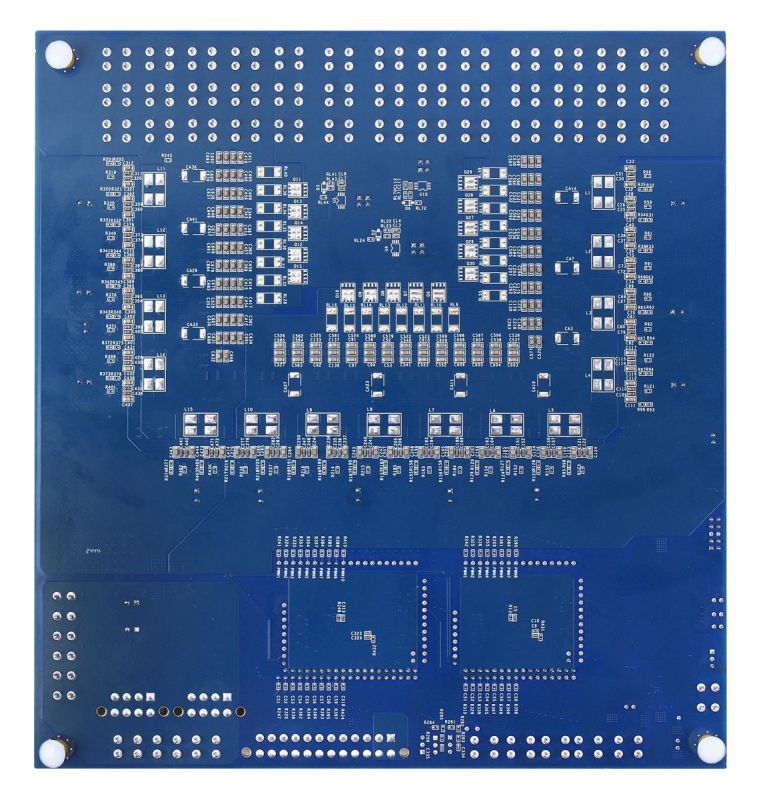

EV2891-87006-PWM-VID-01A 是一款评估板，用于展示 MP2891 系列器件（包括 MP2891、MP2891B 和 MP2891D）的性能；该系列双路输出数字多相控制器可以为 PWM-VID 核心供电，且兼容 AVSBus 接口。

MP2891 可与 MPS 的 Intelli-Phase^TM 产品配合使用，仅需极少外部元件即可构建完整的多相电压调节器 (VR) 解决方案。MP2891 可配置为Rail 1最多16 相运行和Rail 2最多 8 相运行。

MP2890与 MP2891 类似，但多相能力更强，可配置为Rail 1最多20 相运行和Rail 2最多 8 相运行。EV2891-87006-PWM-VID-01A 评估板同时支持 MP2891 系列和 MP2890。

MP2891 内置片上非易失性存储器 (NVM)，用于存储和恢复器件配置。用户可通过 PMBus/I²C interface接口轻松配置或监控器件设置及故障参数。此外，该器件还通过 Intelli-Phase^TM 产品的电流采样 (CS) 输出信号来监控并报告输出电流 (I_OUT)。

MP2891 采用独特的数字多相非线性控制技术，在最小输出电容条件下，也能提供快速负载瞬变响应。由于稳态和负载瞬变均采用同一种电源环路控制方法，因此电源环路补偿的配置变得十分简便。

MP2891 采用 QFN-56 (7mm x 7mm) 封装，MP2890 采用 QFN-64 (8mm x 8mm) 封装。

双路输出、数字、16 相控制器，带 PWM-VID 接口

PWM-VID 兼容 OpenVReg 规范 (OVR4i+)
支持 AVSBus Rev. 1.3
兼容 PMBus/I²C 标准（总线速度 1MHz）
PMBus 地址可通过引脚配置
内置非易失性存储器 (NVM) 用于存储配置
开关频率 (f_SW)范围：200kHz 至 3MHz
自动环路补偿
耦合电感模式
支持针对 6 种不同应用的灵活配置
支持 2 路电源轨的灵活脉宽调制 (PWM) 分配
自动切相 (APS) 功能，可提高整体效率
相间主动电流均衡，支持配置偏移量以实现热平衡
输入电压 (V_IN)、输出电压 (V_OUT)、电流及功率监控
V_IN 欠压锁定 (UVLO)保护、输出过压保护 (OVP) 和欠压保护 (UVP)、过流保护 (OCP) 及过温保护 (OTP) 功能，并提供无动作、锁存或打嗝（Hiccup）模式选项
Intelli-Phase^TM 故障诊断
自动将 VR 故障类型记录至 NVM
数字负载线调节
通过增加 V_OUT偏移量实现超频模式
