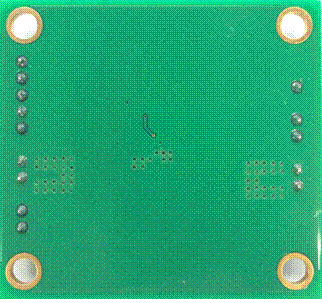

EV3331-C-00A

带有 I²C 接口的 2A 闪光灯驱动器评估板

Datasheet

详情

MP3331 是一款 2A 闪光灯 LED 驱动器，采用非常紧凑的封装，具有很高的效率，适用于高分辨率手机摄像头，可在低光照环境下改进图像和视频质量。该器件在 1/2/3/4MHz 同步 DCDC 升压变换器中工作，提供优化解决方案，帮助减小占用的 PCB 空间并提高效率。

MP3331 带有标准 I2C 接口，提供单个 LED 通道和多种保护模式，而且具有高功率密度和高性能。它支持闪光灯/辅助灯/手电筒/指示灯/5V DC 模式。

闪光灯 LED 的阴极以地面为参考，更适合布局，有助于改进热性能。它采用 1.7X1.7mm WLCSP9 封装。

输入电压范围：2.7V-5.5V
1/2/3/4MHz 可选开关频率
开关频率折叠功能
兼容 400kHz I2C 接口
待机/闪光灯/辅助灯/手电筒/指示灯/5V DC 闪光灯模式：最高 2A 可编程电流，精度为+/-7% 辅助灯/手电筒模式：最高 508mA 可编程电流，精度为+/-7% 指示灯模式：工作在 31.5kHz PWM 调光模式下时，提供 2/16、3/16、4/16、5/16 占空比 5V DC 模式：固定 5V 输出电压
外部手电筒/闪光灯引脚
低电池电压保护
自动检测负载条件的预闪
LED 短路/开路保护
VOUT-GND 短路保护
过压保护
输入输出断连保护
过温保护
输入欠压锁定保护
过温保护
采用 1.7X1.7mm WLCSP9 封装

EV3331-C-00A

直接从MPS购买

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥362.50

No, I already have one

数量
