EV3372-R-00A

新产品

集成 I2C 接口的 8 通道同步 WLED 升压驱动器评估板

  • 数量 单价
  • 1
    ¥ 353.00 /unit

有货

4-5周到货。
每单运费仅为5美元。


咨询工程师或询价
查看所有购买选项
查看代理商的定价和库存

产品描述

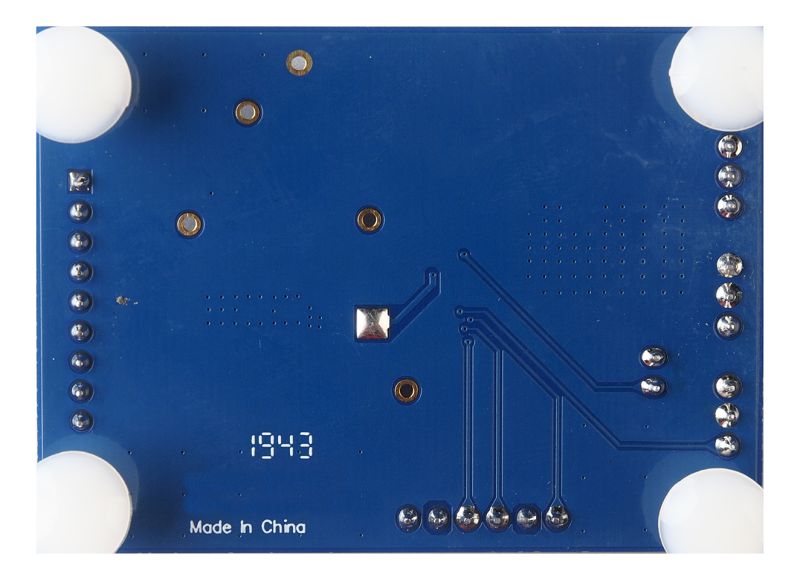

EV3372-R-00A 是 MP3372 的评估板,MP3372 是一款集成 8 个电流通道的同步升压变换器。用于驱动平板电脑和笔记本电脑背光应用中 LCD 面板的 WLED 阵列。

MP3372 利用峰值电流模式和脉宽调制(PWM)控制来调节升压变换器。MP3372 使用标准 I2C 数字接口来设置工作模式、开关频率、每路的满量程电流、同步或非同步模式、调光模式和占空比,以及各种保护阈值。

由于 LED 调节的电压净空低且开关 MOSFET 的导通电阻小,因此 MP3372 具有高效率特性。同步整流器可以节省 PCB 尺寸并降低 BOM 总成本。

MP3372 采用 QFN-24(4mmx4mm)封装。

产品特性

  • 输入电压范围:3V - 30V
  • 最大 2.5% 的电流匹配度
  • 可选开关频率:350kHz/500kHz/650kHz/800kHz/950kHz/1.2MHz
  • A1 引脚用于两个 I2C 地址
  • 0mA 至 50mA 满量程 LED 电流,8 位,0.196mA/步进
  • 可选同步或非同步模式
  • 多种调光工作模式包括:通过外部 PWM 输入提供模拟调光功能,具有 10 位分辨率
  • 通过 I2C 提供模拟调光功能,具有 10 位分辨率
  • 通过外部 PWM 输入提供 PWM 调光功能,具有 14 位分辨率
  • 通过 I2C 提供 PWM 调光功能,具有 14 位分辨率
  • 通过外部 PWM 输入提供混合调光模式,具有 6.25%/12.5%/25%/50% 切换点、14 位 PWM 占空比分辨率
  • 通过 I2C 提供混合调光模式,具有 6.25%/12.5%/25%/50% 切换点、14 位 PWM 占空比分辨率
  • PWM 调光过程中的移相功能(包括混合调光过程中的 PWM 调光功能)
  • 线性稳定调光,每步进斜坡设定值为 2µs、4µs、8µs、16µs、32µs、64µs 或 128µs
  • 启动时自动禁用未使用的 LED 灯串
  • LED 短路/开路保护、过温保护(OTP)、过流保护(OCP)、电感或二极管短路保护:
  • 2.5V、5V、7.5V、10V LED 短路阈值
  • 24V、31V、37.5V 或 46V OVP 阈值
  • 1.8 或 2.5A 电流限值
  • 提供级联功能以共享功率级
  • 采用 QFN-24(4mmx4mm)封装

技术参数

质量方针和证书
所有 MPS 产品都保证无铅,无卤素,并且遵守 RoHS 规范。详情请见“环境认证”。
