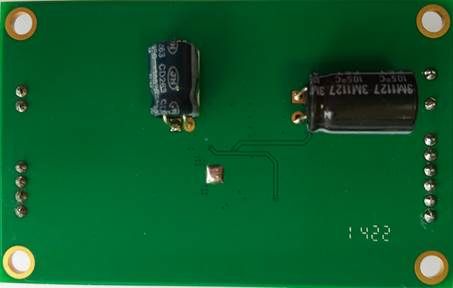

EV3385-R-00A

NOT RECOMMENDED FOR NEW DESIGNS

带有 I²C 接口的 4 串 WLED 控制器评估板

NRFND Datasheet

详情

MP3385 是一款集成 4 个调节电流通道的升压控制器，用于驱动中大型 LCD 面板背光应用的 WLED 阵列。

MP3385 采用峰值电流模式、PWM 控制架构来调节系统环路。它可驱动外部 MOSFET 来提升 4.5V 至 33V 输入电源的输出电压。

它采用 I2C 数字接口，可灵活设置工作和保护模式，包括调光模式、调光电流和调光比、过流保护（OCP）、过压保护（OVP）、LED 短路保护阈值和开关频率。
为便于使用和进行电路板调试，MP3385 会在上电期间检测并自动禁用未使用的 LED 灯串以免将输出充电至 OVP 阈值。

MP3385 在每个灯串之间可实现 1.8% 的电流匹配度。LED 电流源上的低调节电压可提高效率并降低功率损耗，以实现更高的电流输出。

模拟和 PWM 调光模式结合在一起，可以满足不同的应用要求。全方位保护功能包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED 短路/开路保护和电感/二极管短路保护。

MP3385 采用 QNF-20 4mm x 4mm 和 TSSOP20-EP 封装。

集成 I2C 接口的 4 路、80V WLED 升压控制器

4 串，每串最大 300mA 的 WLED 控制器
输入电压范围：4.5V - 33V
每串的绝对额定电压为 80V
每串的电流匹配精度为 1.8%
启动期间未用通道自动检测功能
100kHz-900kHz 可编程开关频率
通过 I2C 接口选择多种调光模式：1.直接 PWM 调光模式 2.内部固定 23kHz PWM 调光模式 3.由输入脉冲提供模拟调光模式 4.内部模拟调光模式 5.由输入脉冲提供混合调光模式 6.内部混合调光模式
2%-100% 可编程满量程电流，具有 8 位分辨率
0%-100% LED 调光范围，具有 10 位分辨率，用于内部调光模式
单电源级联能力
18V 至 80V 过压保护，步进值为 2V
0.15V 至 0.5V 锁定/可恢复 OCP 保护阈值，步进值为 50mV
可恢复过温关断保护

EV3385-R-00A

直接从MPS购买

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥362.50

No, I already have one

数量
