EV3388DR-01A
NOT RECOMMENDED FOR NEW DESIGNS
Session popupval
Session textval
Session Titefor popup
Show default content
详情

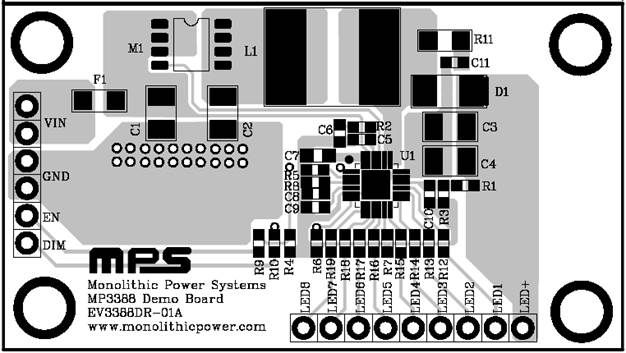

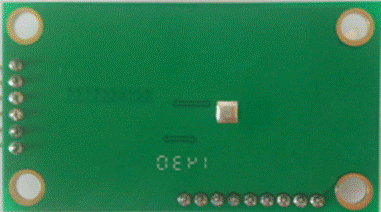

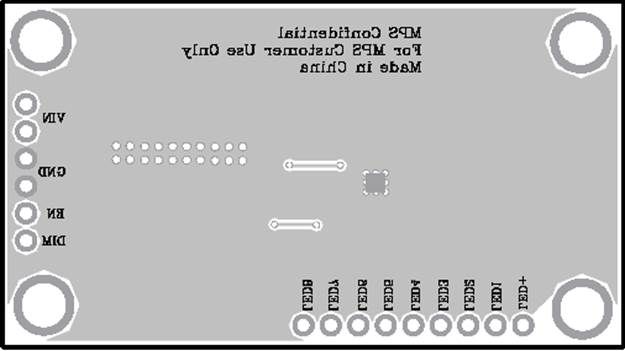

EV3388DR-01A是MP3388DR的评估板,MP3388DR是一款升压变换器,专为采用LED阵列作为光源的大型液晶显示器而设计。
它可并行驱动最多8串LED,每串10个LED。
MP3388采用内部开关电流模式和定频架构,每个灯串端子中均包含电流镇流器,从而可实现灯串之间3%的电流调节精度。
每个LED灯串均具有低反馈电压,这降低了功耗并提高了效率。
MP3388具有多种保护功能以避免变换器受故障影响,包括欠压锁定保护、电流限制、过压保护、LED短路保护、LED开路保护和过温关断保护。
MP3388采用小尺寸4mmx 4mm QFN24封装、TSSOP28 封装和SOIC28封装。
-
显示更多
显示较少
产品特性和优势
- 输入电压范围:4.5V 至 25V
- 效率高达89%
- 可调过压保护
- 可并行驱动多达8串LED,每串10个LED串联
- 灯串之间的电流调节精度为3%
- 可选开关频率:1.25MHz和 625kHz
- LED负载开路保护和短路保护
- 过温关断保护
