详情

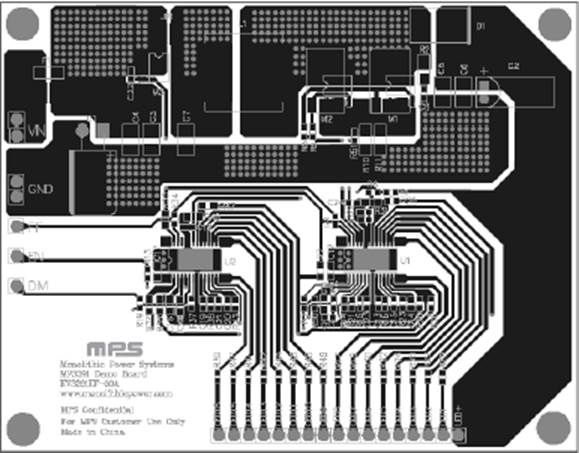

EV3391EF-00A是MP3391EF的评估板,MP3391EF是一款升压变换器,专为采用LED阵列作为光源的大型液晶显示器而设计。它可以提供80mA最大电流,并行驱动最多8个WLED灯串。
MP3391采用外部功率MOSFET、内部电流模式和定频架构,每个灯串端子中均包含电流镇流器,从而可实现灯串之间2.5%的电流调节精度。每个LED灯串均具有低反馈电压,这降低了功耗并提高了效率。
将两个或多个MP3391并联,可实现LED通道的灵活扩展。
MP3391具有多种保护功能以避免变换器受故障影响,包括欠压锁定保护、限流保护、过压保护、LED短路保护、LED开路保护和过温关断保护。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 输入电压范围:10V 至 28V
- 外部功率 MOSFET
- 效率高达90%
- 可调过压保护
- 可并行驱动8串 WLED,灯串之间的电流调节精度为2.5%
- 可调开关频率
- PWM或DC输入突发PWM调光
- LED负载开路和短路保护
- 过温关断保护
- 灵活扩展LED通道
