EV3393-F-00A

EV3393-F-00A

8串，外部晶体管升压白光LED控制器评估板

Datasheet

详情

EV3393-F-00A是MP3393的评估板，MP3393是一款具有8通道外部晶体管电流源的升压控制器。

MP3393采用电流模式和定频架构。MP3393可驱动一个外部MOSFET，将输出电压从9V升压至32V输入电源。

其开关频率可通过一个外部电阻器进行设置。MP3393集成了恒流控制电路，可以将每个LED串中的电流调节至外部电流反馈电阻器设置的值。灯串之间的电流匹配精度可以达到1.2％。LED电流源具有202mV低调节电压，即降低了功耗，又提升了效率。

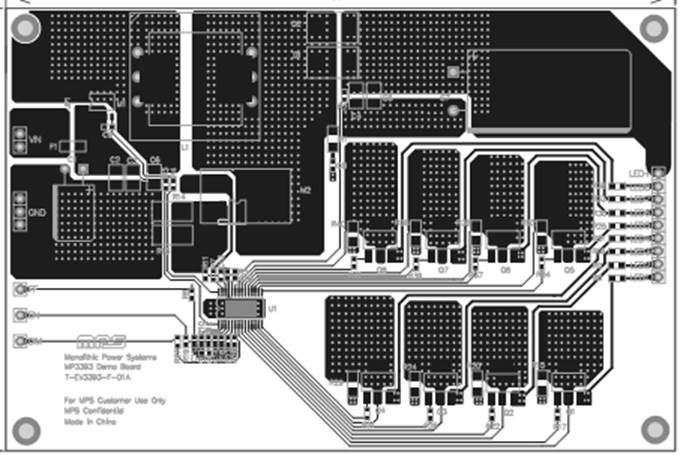

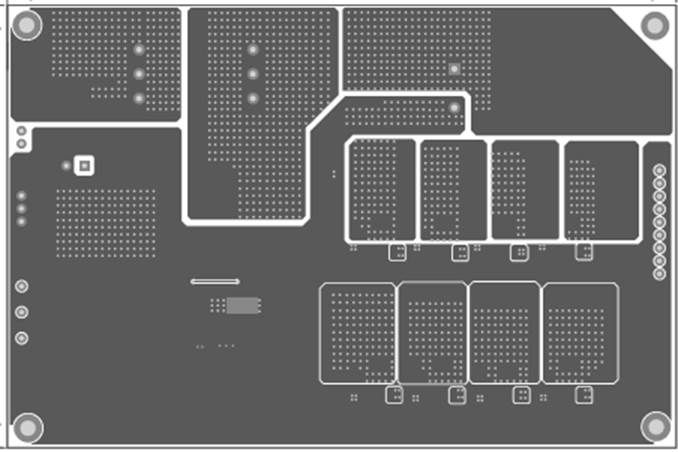

EV3393-F-00A为整装测试PCB。它在12V至30V输入电压范围内，为LED负载提供1.6A（200mA /串，8串）输出电流。其开关频率设置为160kHz。

评估所用产品

产品特性和优势

输入电压范围：9V至32V
可驱动8通道LED灯串
内部恒流控制
最大通道电流：超过350mA
灯串之间的电流匹配精度为1.2％
可调开关频率
模拟调光和外部PWM调光
LED开路和短路保护
可调过压保护
故障标志输出
过温关断保护
共享一组功率级的可扩展LED通道
采用28引脚TSSOP封装和28引脚SOIC封装

正在供货产品型号

EV3393-F-00A

直接从MPS购买

标准定价

数量单价
1

¥713.00 /片

有货

10月8日之后发货，然后在3-10个工作日内到达。每单运费仅为 5 美元。

数量
