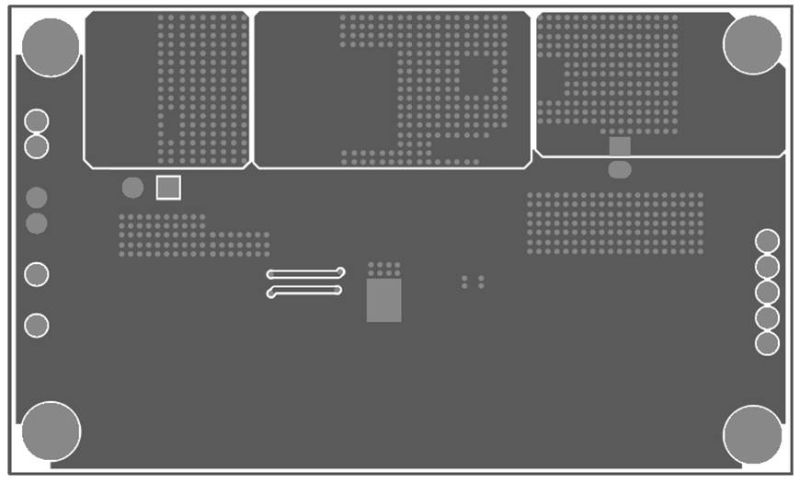

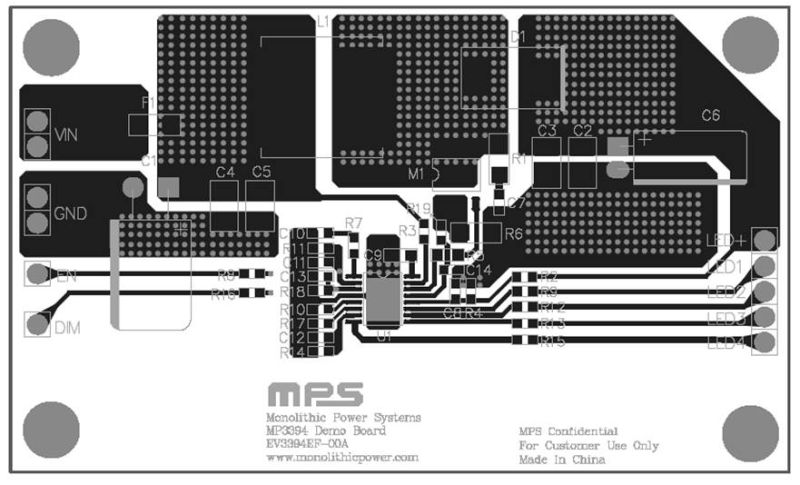

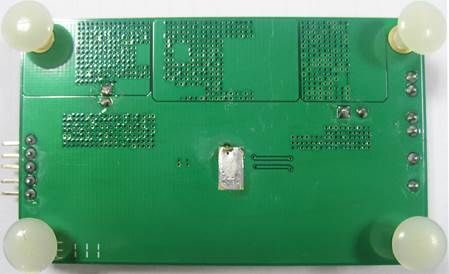

EV3394EF-00A
NOT RECOMMENDED FOR NEW DESIGNS
Session popupval
Session textval
Session Titefor popup
Show default content
详情
EV3394EF-00A是MP3394EF的评估板,MP3394EF是一款升压变换器,专为采用LED阵列作为光源的液晶显示器而设计。它可并行驱动最多4串LED,每串最大电流为200mA。
MP3394采用外部功率MOSFET、内部电流模式和定频架构,每个灯串端子中均包含电流镇流器,从而可实现灯串之间2.5%的电流调节精度。每个LED灯串均具有低反馈电压,这降低了功耗并提高了效率。
MP3394具有多种保护功能以避免变换器受故障影响,包括欠压锁定保护、限流保护、过压保护、LED短路保护、LED开路保护和过温关断保护。
-
显示更多
显示较少
产品特性和优势
- 4串,每串最大200mA WLED驱动器
- 输入电压范围:8V 至 28V
- 灯串之间的电流匹配精度为2.5%
- 可调开关频率
- PWM或DC输入突发PWM调光
- LED开路和短路保护
- 可调过压保护
- 单电源下的级联能力
- 欠压锁定(UVLO)保护
- 过温关断保护
