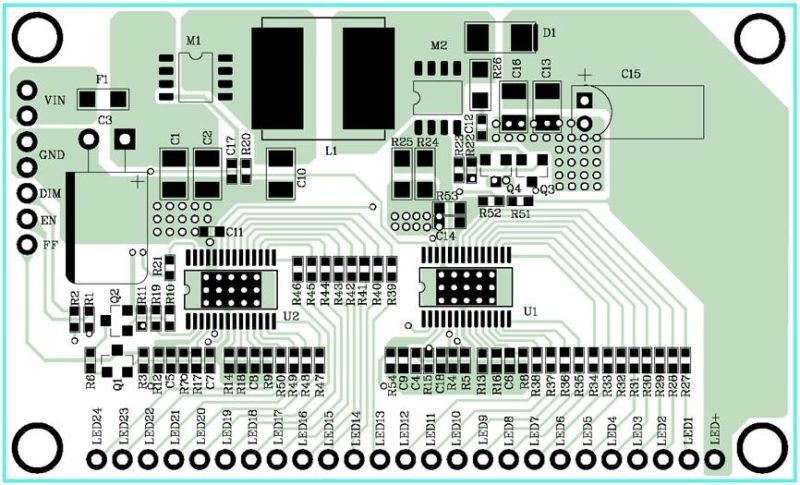

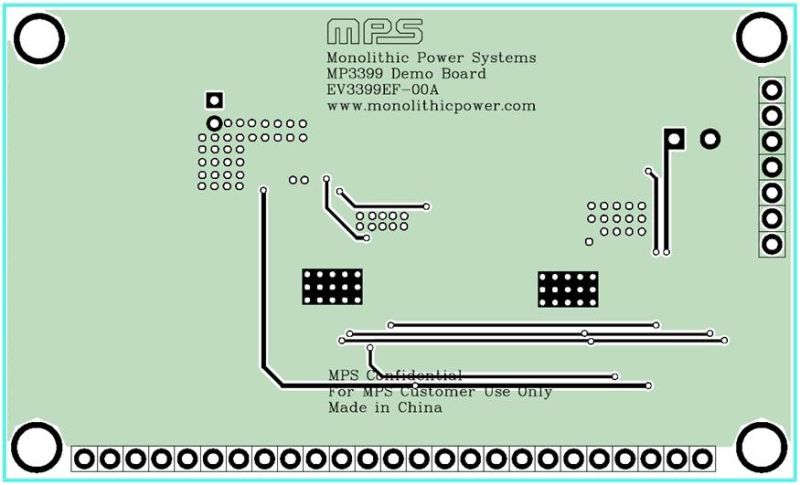

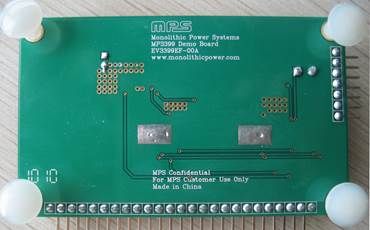

EV3399EF-00A是MP3399EF的评估板,MP3399EF是一款12通道升压变换器,专为采用LED阵列作为光源的大型液晶显示器而设计。该评估板由两块MP3399EF并联组成,可驱动24串LED,最大电流为60mA。
MP3399使用外部功率MOSFET,并采用内部电流控制模式和定频架构,每个灯串端子中均包含电流镇流器,从而可实现灯串之间2.5%的电流调节精度。每个LED灯串均具有低反馈电压,这降低了功耗并提高了效率。
MP3399具有多种保护功能以避免变换器受故障影响,包括欠压锁定保护、电流限制、过压保护、LED短路保护、LED开路保护和过温关断保护。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 输入电压范围:8V 至 28V
- 外部功率 MOSFET
- 效率高达90%
- 可调过压保护
- 最多驱动24串LED,灯串之间电流调节精度为2.5%
- 可调开关频率
- PWM 调光
- LED开路保护和短路保护
- 过温关断保护
