EV5035-J-00A

EV5035-J-00A

2.9V 至 22V、50mA 至 2A、限流开关评估板

Datasheet

详情

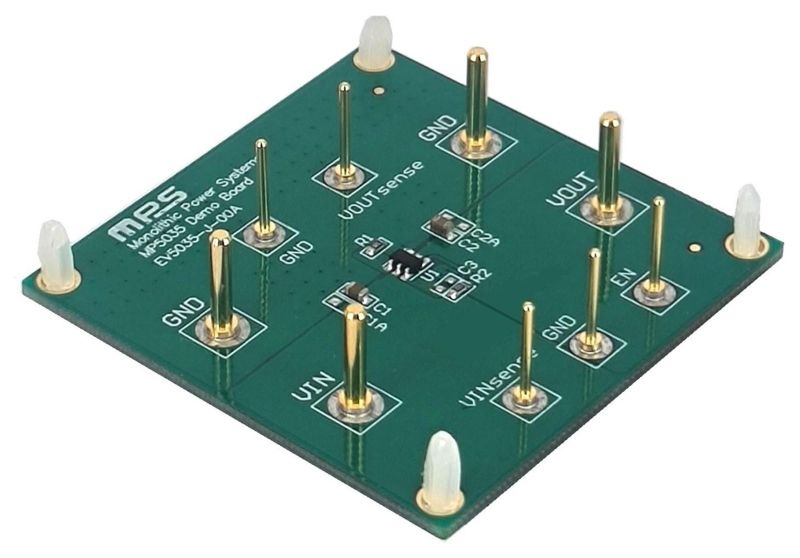

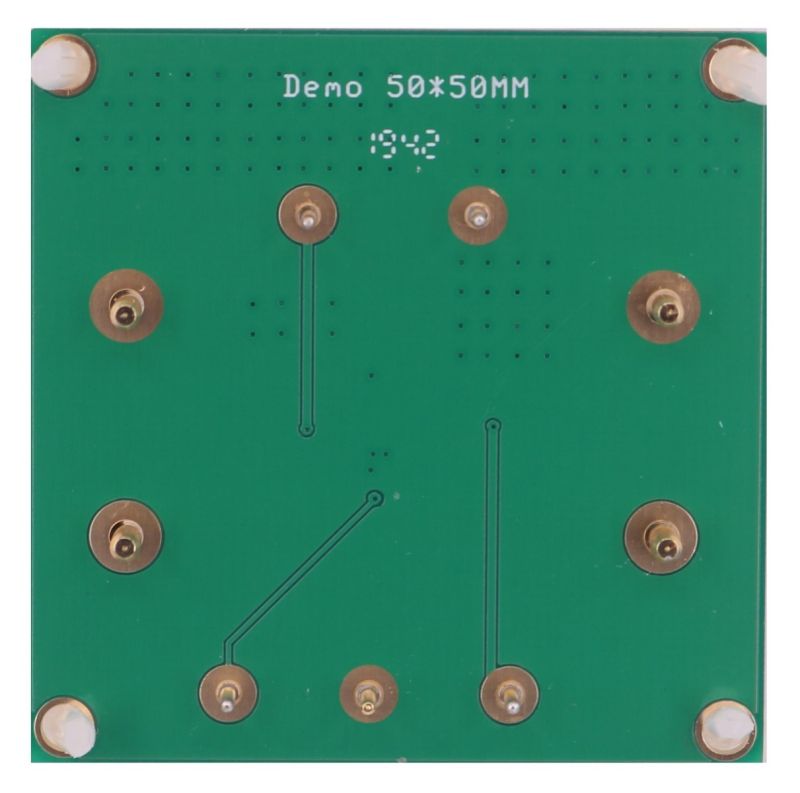

EV5035-J-00A 评估板用于展示 MP5035 的性能。MP5035 是一款保护器件，用于防止输入端瞬态干扰输出端电路，也可保护输入端免受输出端短路或瞬态的干扰。

器件启动时的浪涌电流受输出端斜率限制。通过 DV/DT 引脚上的电容可对斜率进行控制。

输出端最大负载电流也受限流保护。限流大小通过 ILIMIT 引脚与 GND 之间接入的外部电阻进行设定。当 ILIMIT 引脚浮空时，限流值固定为 300mA。

MP5035 采用节省空间的 TSOT23-6 封装。

评估所用产品

2.9V 至 22V、50mA 至 2A可配置限流开关，采用 TSOT23-6 封装

产品特性和优势

2.9V 至 22V 宽连续工作输入电压 (V_IN) 范围
26V 绝对最大瞬态 V_IN
集成 82mΩ 功率 MOSFET
可调限流值，或固定限流值（ILIMIT 引脚浮空时）
通过 DV/DT 引脚可配置软启动时间 (t_SS)
快速响应硬短路保护
带打嗝模式的过流保护 (OCP)
过温关断且自动重试
采用 TSOT23-6 封装

正在供货产品型号

EV5035-J-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥174.75 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
