EV5061-QV-00A

EV5061-QV-00A

带电流监控功能的 28V、7mΩ 导通电阻（R_DS(ON)）、热插拔保护器件

Datasheet

详情

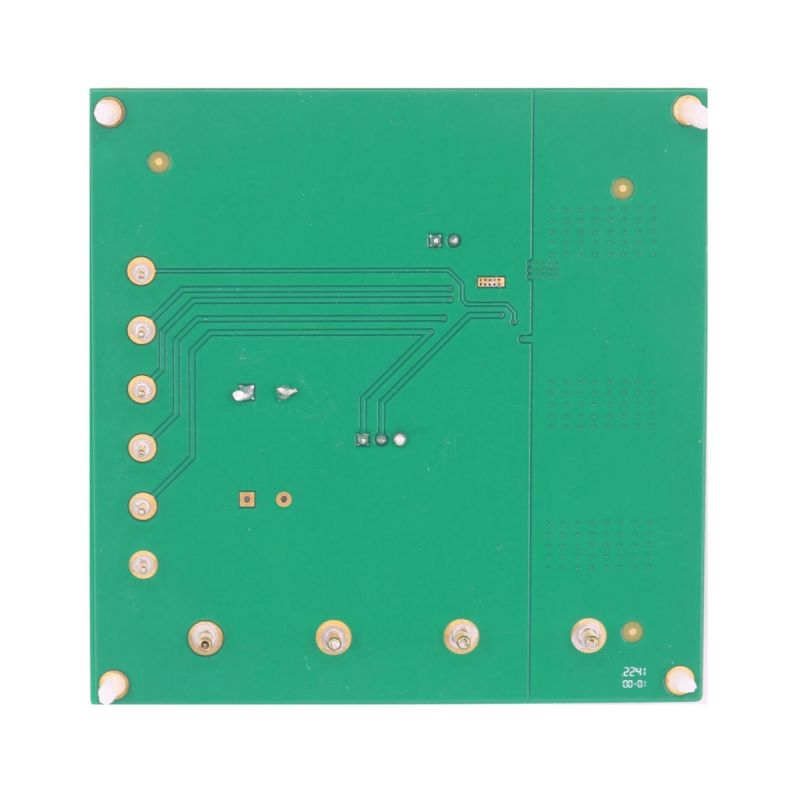

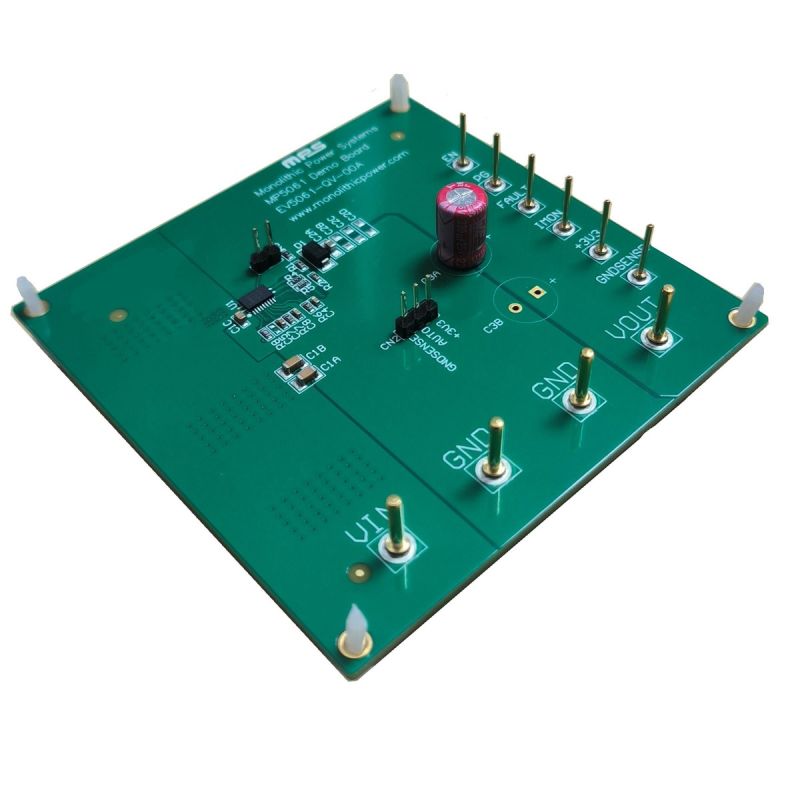

EV5061-QV-00A 是用于演示 MP5061 功能的评估板。MP5061 是一款热插拔保护器件，它可以保护输出电路免受输入瞬变的影响，也可以保护输入免受输出的意外短路及瞬变影响。

该器件通过内部电荷泵来驱动功率器件栅极，因此可以采用具有7mΩ超低导通电阻 (R_DS(ON)) 的功率FET。

MP5061的故障保护功能包括了限流保护、过温关断保护和损坏MOSFET检测。限流保护和过温关断保护都提供可配置的自动重试或闭锁模式。另外，该器件还提供欠压锁定保护（UVLO）。

EV5061-QV-00A 为整装测试评估板。

评估所用产品

产品特性和优势

集成7mΩ功率FET
5A至15A可调电流限制
输出电压 (V_OUT) 启动前可耐受 36V 输入瞬态
输出电流（I_OUT）测量
±5% 电流监控精度
短路保护快速响应（<200ns）
电源正常（PG）检测和FLTB指示
输入电压（V_IN）= 0V时，PG置为低
损坏MOSFET检测
外部软启动（SS）
欠压锁定（UVLO）保护
过温保护
采用小尺寸 QFN-22 (3mmx5mm) 封装

正在供货产品型号

EV5061-QV-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
