EV5098A-D-00A
Session popupval
Session textval
Session Titefor popup
Show default content
详情

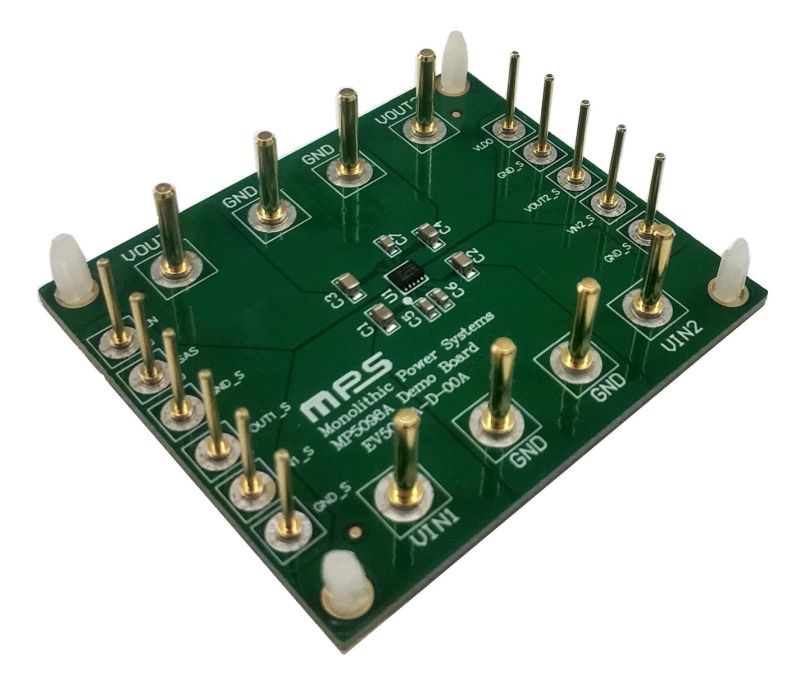

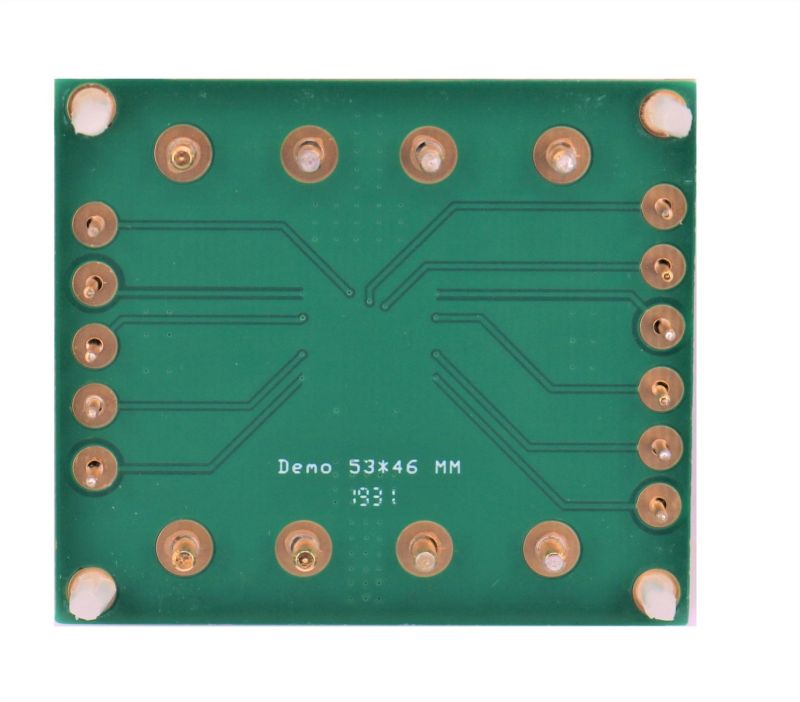

EV5098A-D-00A 是用于演示 MP5098A 功能的评估板。MP5098A 是一款双通道 5V/12V 电熔丝,它可以保护输出电路免受输入瞬变的影响,还可以提供输出短路保护,并限制系统启动期间的输入浪涌电流。
MP5098A 通过 SAS 和 EN 引脚来控制双通道电熔丝的开/关逻辑并通过 SS 引脚控制器件每个通道的启动时间 5V 通道还集成了反向电流阻断功能。
MP5098A 可提供输出端最大负载限流保护,限流幅度可内部设定和调整。MP5098A 内部还集成了低压差 (LDO) 稳压器,可提供 5V/10mA 负载能力以供系统使用。
MP5098A 最大限度减少了所需的外部元器件,并采用节省空间的 TQFN-10 (2mmx3mm) 封装。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 集成型 5V/12V 双通道电熔丝
- 两路电熔丝均支持高达 18V 的绝对最大输入电压 (VIN)
- 5V 通道支持反向电流阻断功能
- 两路电熔丝均具备负压保护功能
- 集成双通道限流开关
- 两个功率 FET 均具有 44mΩ 低导通电阻 (RDS(ON))
- 5V VIN 通道具备 3A ±10% 电流限
- 12V VIN 通道具备 4.5A ±10% 电流限
- 5V VIN 通道具备 5.7V 典型过压保护 (OVP) 阈值
- 12V VIN 通道具备 15V 典型 OVP 阈值
- 集成 10mA 低压差 (LDO) 稳压器以供系统使用
- 锁定过温关断保护
- 采用 TQFN-10 (2mmx3mm) 封装
