EV5099-D-00A

EV5099-D-00A

带电流监控器的 12V/5V 双通道限流开关评估板

Datasheet

详情

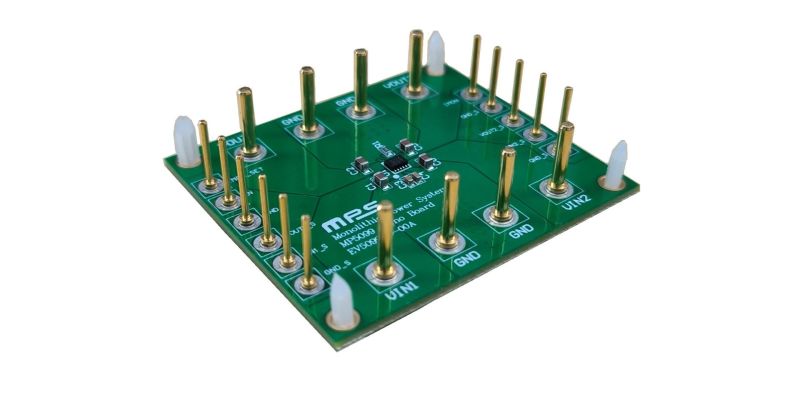

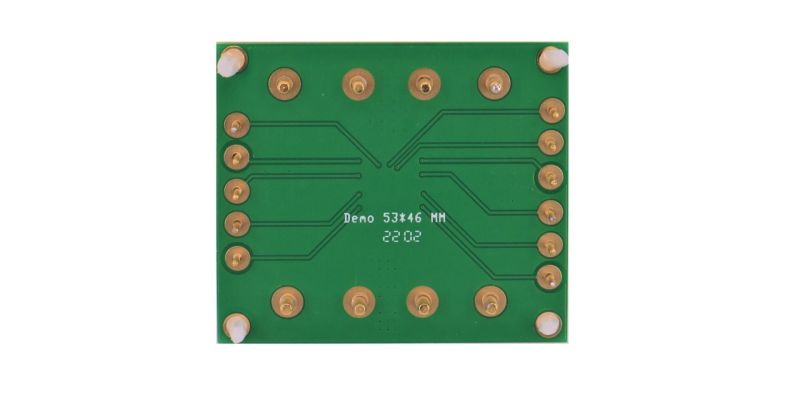

EV5099-D-00A是用于演示 MP5099 功能的评估板。MP5099 是一款保护器件，它可以保护输出电路免受输入瞬变的影响，还可以防止输入端意外短路或输出瞬变。它是一款具有低导通电阻 (R_DS(ON))、低静态电流 (I_Q)的双通道限流开关。

MP5099可通过输出端斜率来限制启动时的浪涌电流，斜率由 SS 引脚处的电容(C_SS)控制。输出端最大负载也有限流保护，限流幅度为内部固定值。

MP5099的输出电压（V_OUT）受过压保护（OVP）功能的限制。每路输出电流 (I_OUT) 都可以通过连接到 IMON 引脚上的电阻进行监控。

MP5099 采用节省空间的 TQFN-10 (2mmx3mm) 封装。

评估所用产品

产品特性和优势

集成 5V/12V 输入双路电熔丝
12V VIN 通道的最大输入电压 (V_IN) 浪涌容限高达 24V/100ms
5V VIN 通道的最大 V_IN浪涌容限高达 16V/100ms
集成双通道限流开关
用于 12V 总线电压 (V_BUS) 和 5V V_BUS限流开关的40mΩ 低导通电阻 (R_DS(ON))
12V VIN 通道具有150μA典型低静态电流 (I_Q) ，5V VIN 通道具有130μA典型低 I_Q
可调软启动时间 (t_SS)
12V VIN 通道具有4A 固定跳闸电流和 2.95A 保持电流限制
5V VIN 通道具有3A 固定跳闸电流和 2.2A 保持电流限制
5V VIN 通道具有反向电流保护
5V VIN 通道具有 5.7V 典型过压保护 (OVP) 阈值
12V VIN 通道具有 15V 典型 OVP 阈值
打嗝模式的过流保护 (OCP)
闭锁过温关断保护
采用 TQFN-10 (2mmx3mm) 封装

正在供货产品型号

EV5099-D-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
