EV5470-L-00A

EV5470-L-00A

12V 电源管理 IC 评估板

Datasheet

详情

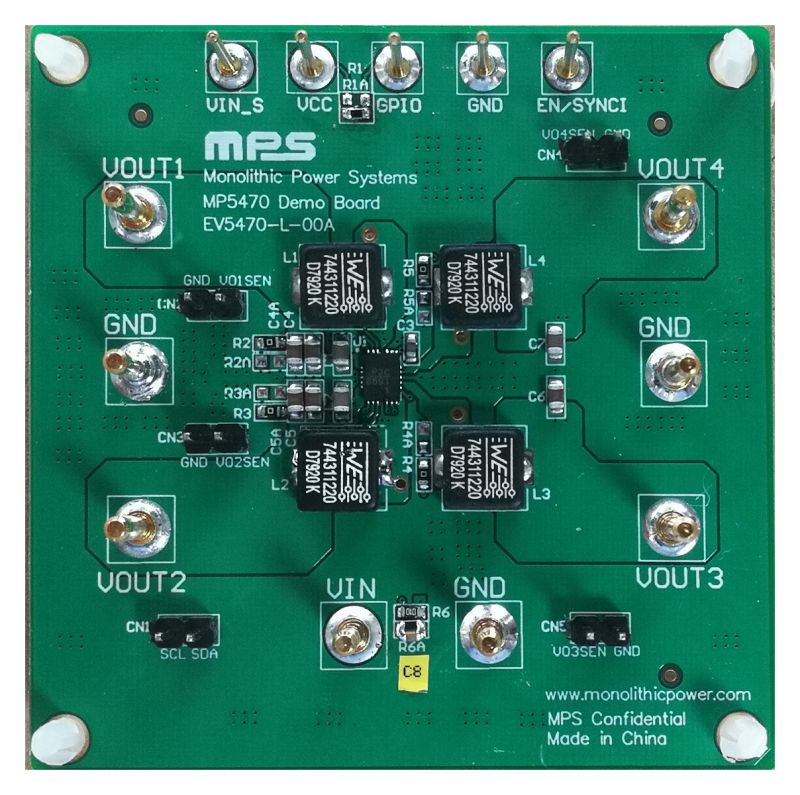

EV5470-L-00A 是 MP5470 的评估板，MP5470 是集成 4 个高效降压 DC/DC 变换器和一个灵活逻辑接口的整套电源解决方案。

恒定导通时间（COT）控制DC/DC 变换器为其提供快速瞬态响应。高达 1.6MHz 可编程开关频率有助于明显减小外部电感和电容的尺寸。

全方位保护功能包括欠压锁定保护（UVLO）、过流保护（OCP）和过温保护。

可通过 I2C 总线调节或通过 3 次可编程的 MTP（可多次编程）预设输出电压。还可以通过 MTP 调节启动/关机时序。

MP5470 最大限度地减少了外部元器件的使用数量，并采用节省空间的 22 引脚 QFN（3x4mm）封装。

评估所用产品

产品特性和优势

高效率降压变换器

4 个 2A 降压变换器
通道 1 - 通道 4 提供 3A/3A/1A/1A 或 3A/2A/2A/1A*
移相同步
支持 I<116>2</116>C 电压调节
6.5V 至 16V 工作输入电压范围
低导通阻抗和高效率
集成自举电容
500kHz 至 1.6Mhz 开关频率
EN 引脚上 500kHz 至 1.6Mhz 频率同步输入
可编程I2C 从相地址
1 个 GPIO 引脚，可以配置为“ADD”、“PG”、“输出端口”或“SYNCO”。
节电模式或强制 CCM 模式
CH1&CH2 可以通过 MTP 设置为并行模式
CH3&CH4 可以通过 MTP 设置为并行模式
MTP 可编程软启动功能和延迟
MTP 可选关断延迟
MTP&I2C 可编程电流限值
过流保护自动恢复功能

系统

I2C 从相和 3 次可编程 MTP
通过 MTP 灵活调节上/下电时序
EN 引脚

*Buck1-Buck4 的最大电流为 3A/3A/2A/2A。其最大电流也受最大结温（<125℃）限制。
