EV5514-U-00A
Session popupval
Session textval
Session Titefor popup
Show default content
详情

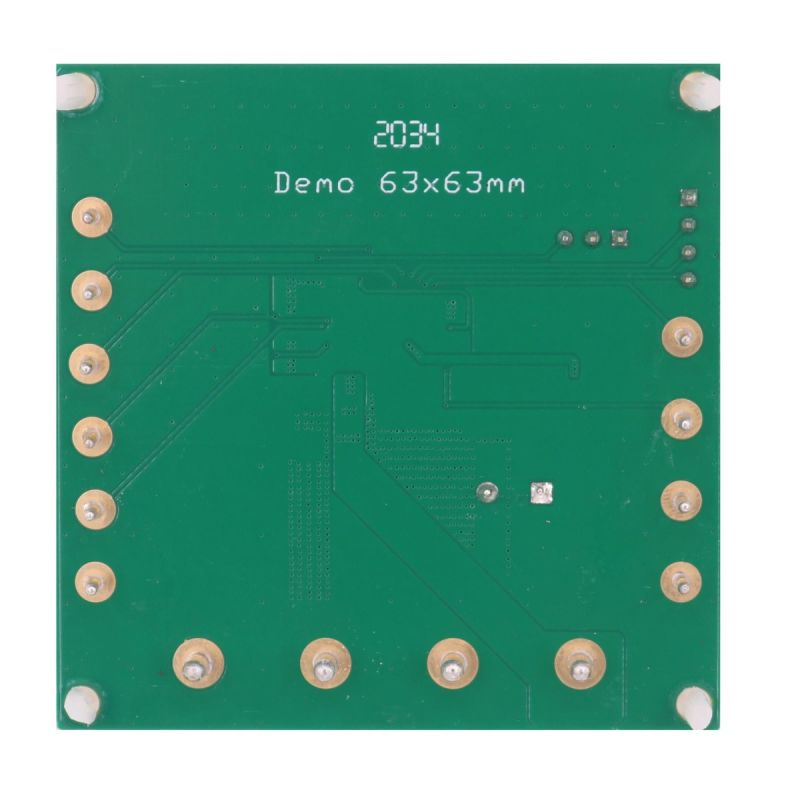

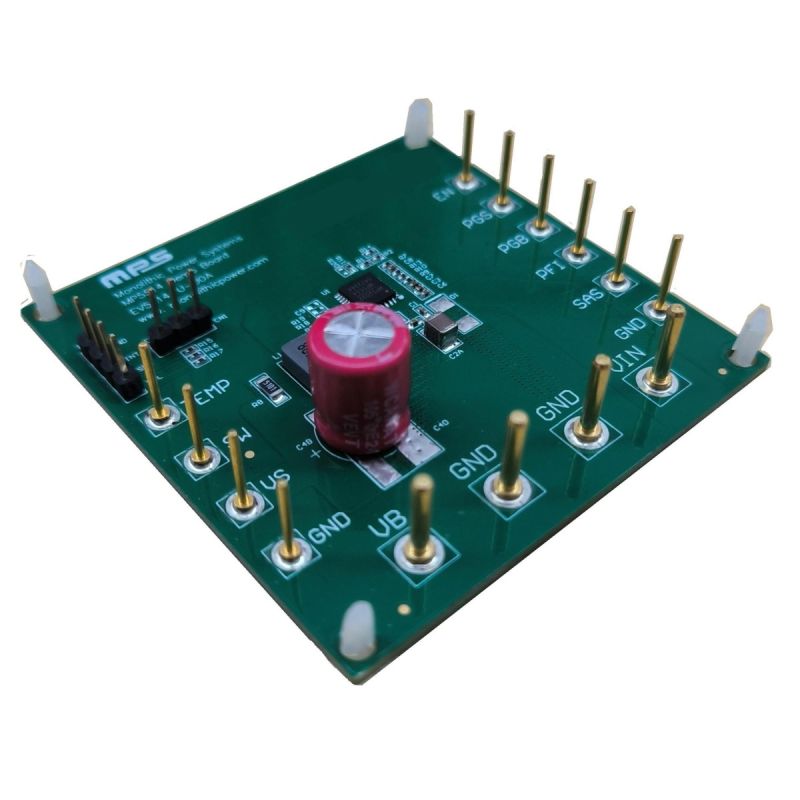

EV5514-U-00A 是用于展示 MP5514 功能的评估板。MP5514 是一款适用于企业固态硬盘 (SSD) 应用的输入功率调节电源管理 IC (PMIC)。
MP5514 具有输入电流限制和反向电流阻断功能。它集成了 MPS 特有的高效率双向升降压变换器和单个电感，用于在输入电源故障期间进行储能和系统电源备份。该器件还提供 I2C接口、精确的输入电流采样、模数转换器 (ADC) 以及备用电容健康测试。
MP5514 采用 QFN-30（5mmx5mm）封装。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- MPS 特有双向升降压变换器
- 2.7V 至 18V 宽工作输入电压 (VIN) 范围
- 高达 32V 的可配置存储电压 (VSTRG)
- 高达 6A 的可配置输入电流限制 (IIN_LIMIT)
- 高达 5A 的降压负载能力
- 可调总线电压 (VBUS) 斜率
- 集成 14mΩ MOSFET 的输入电流限制
- 输入过压保护 (OVP)
- 反向电流保护 (RCP)
- 输入电源故障指示
- 存储电容(CSTRG) 健康测试
- 综合性电压、电流和温度采样模数转换器 (ADC)
- 过温关断保护
- 采用 QFN-30 (5mmx5mm) 封装
