EV6605E-R-00A

EV6605E-R-00A

带串联接口的 4 通道下管驱动器评估板

Datasheet

详情

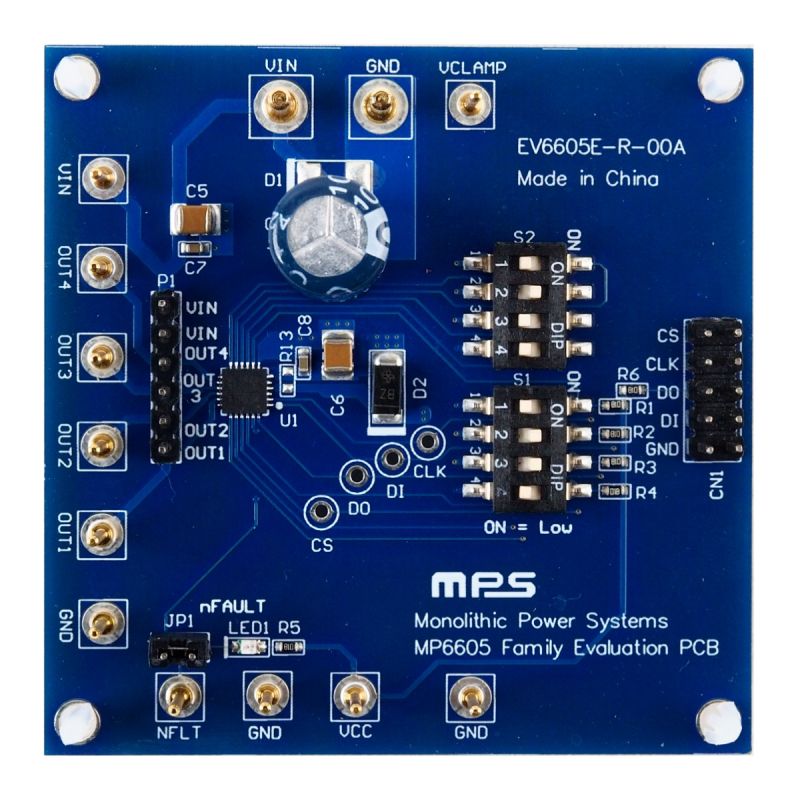

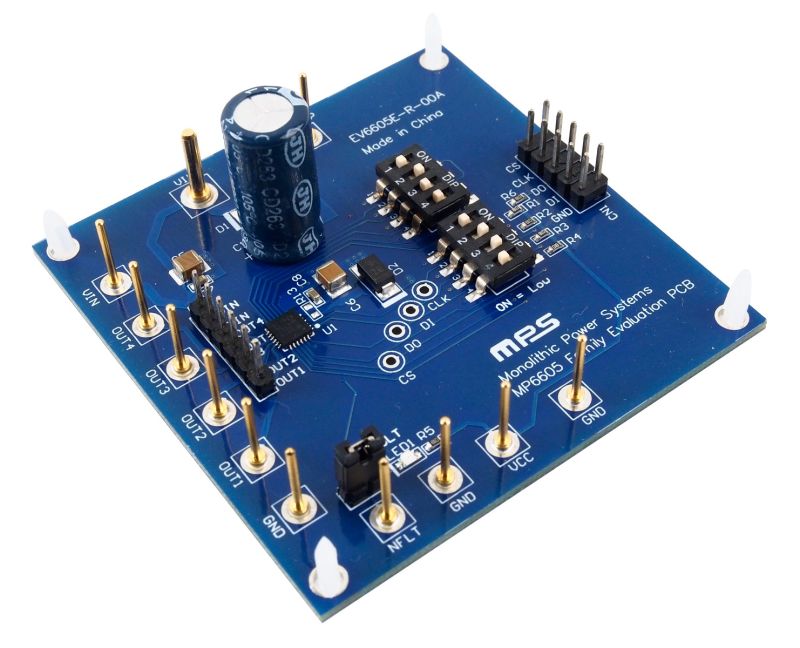

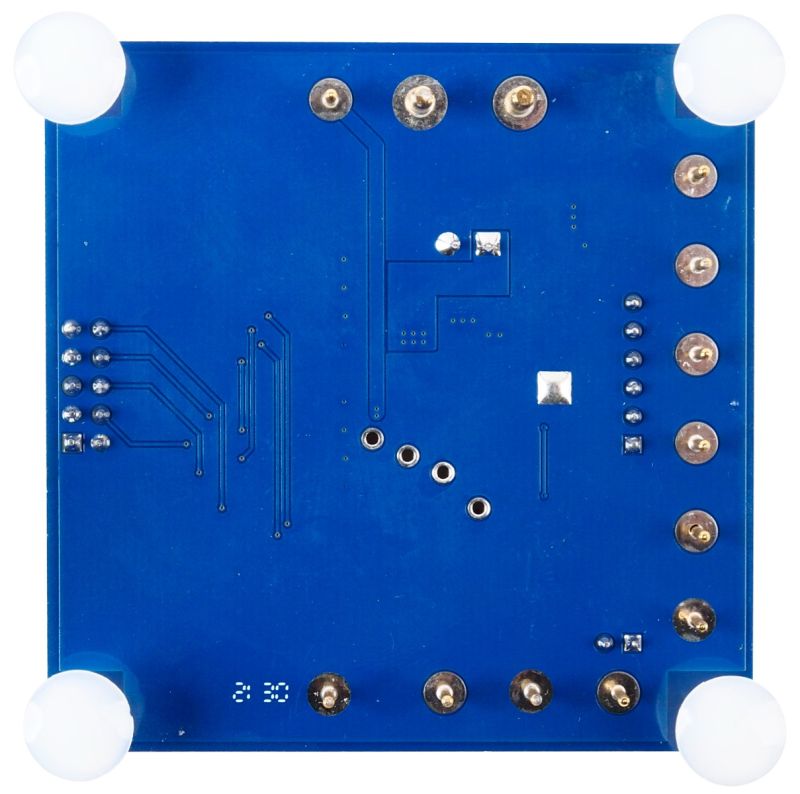

EV6605E-R-00A是用于展示 MP6605E功能的评估板。MP6605E是一款带串联接口的 4 通道下管MOSFET (LS-FET) 驱动器。它集成了 LS-FET 和上管 (HS) 钳位二极管以驱动感性负载。

MP6605E可在高达 60V 的电源电压下工作，并提供高达 1.5A 的输出电流 (I_OUT)。 MP6605E支持 3.3V 和 5V 逻辑电源。其内部安全功能包括过流保护 (OCP)、欠压锁定 (UVLO) 保护和过温保护 (OTP)。

MP6605E采用 QFN-24 (4mmx4mm) 封装，它是单极步进电机和螺线管驱动器应用的理想之选。

评估所用产品

产品特性和优势

4.5V 至 60V 的宽输入电压 (V_IN) 范围
60V 最大绕组钳位电压 (V_CLAMP)
4个下管 MOSFET (LS-FET) 和钳位二极管
350mΩ MOSFET 导通电阻
单个 LS-FET 导通时具有 1.5A 最大输出电流 (I_OUT)，4个 LS-FET 均导通时具有 700mA 最大输出电流 (I_OUT)
过流保护 (OCP)
欠压锁定 (UVLO) 保护
过温保护（OTP）
故障指示输出
无需控制电源
具有施密特触发器的简单逻辑接口
3.3V 和 5V 兼容逻辑电源
采用 QFN-24 (4mmx4mm) 封装

正在供货产品型号

EV6605E-R-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS Motor Communication kit required

Yes, Add EVKT-MOTOR-00A ¥362.50

No, I already have one
