EV6606-F-00A

EV6606-F-00A

带串行接口的 8 通道下管驱动器评估板

Datasheet

详情

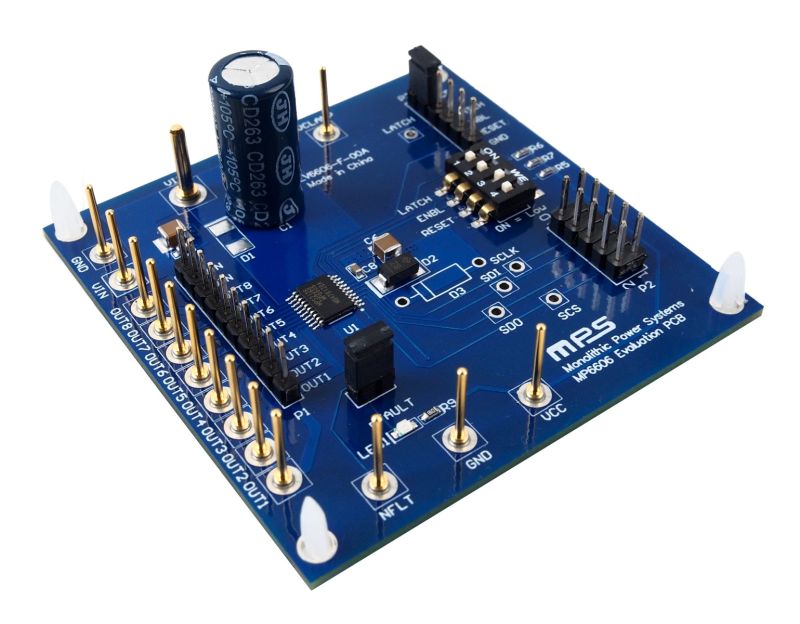

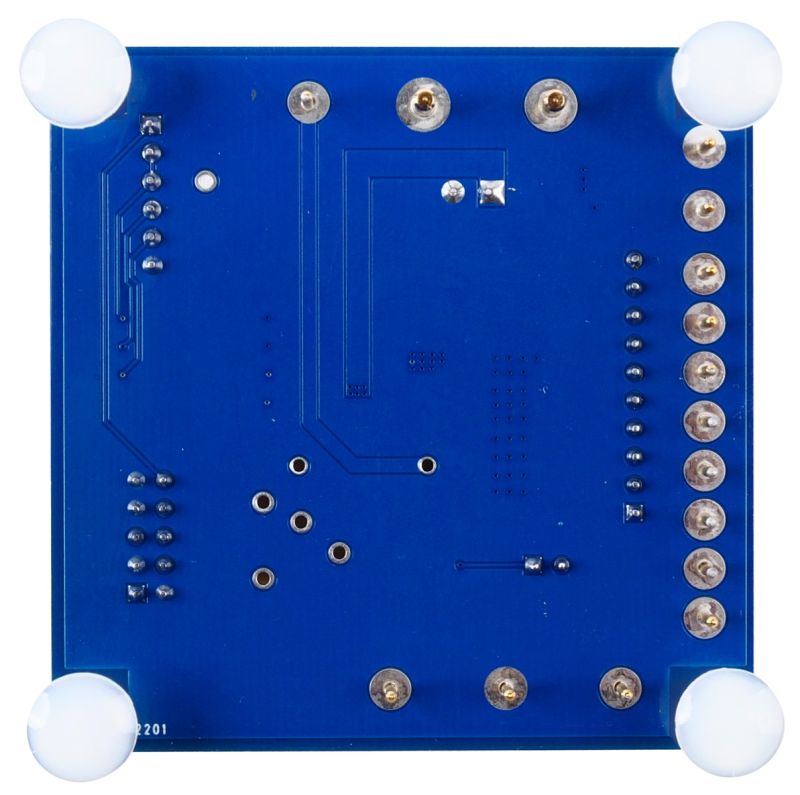

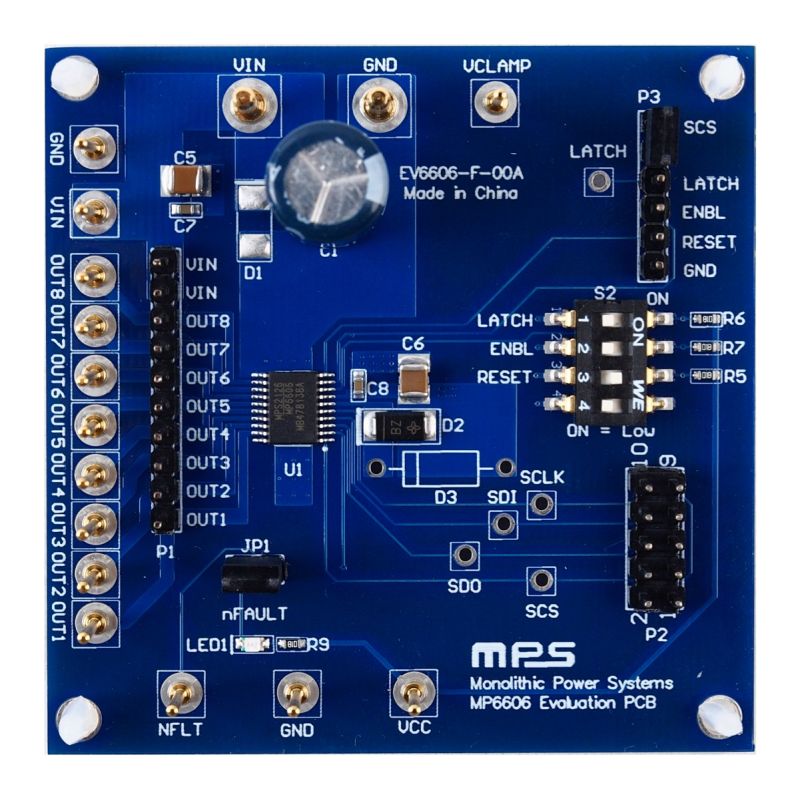

EV6606-F-00A 评估板用于展示 MP6606 的功能。MP6606是一款带串行接口的 8 通道下管 (LS) 驱动器。它集成了下管 MOSFET (LS-FET) 和上管 (HS) 钳位二极管以驱动感性负载。

MP6606 可在高达 60V 的电源电压下工作，并可提供高达 750mA 的输出电流 (I_OUT)。MP6606 还支持 3.3V 和 5V 逻辑电源。其内部安全功能包括过流保护 (OCP)、欠压锁定 (UVLO) 保护和过温 (OT) 关断保护。

MP6606 提供一个 LATCH 引脚，该引脚的上升沿可将临时移位寄存器中的数据锁存到输出级。LATCH 引脚还可在多器件系统中提供同步信号。

MP6606 常用于单极步进电机和螺线管驱动器。它采用带散热焊盘的耐热增强型 TSSOP-20EP 封装。

评估所用产品

产品特性和优势

4.5V 至 60V 的宽输入电压 (V_IN) 范围
60V 最大绕组钳位电压
8 个下管 MOSFET (LS-FET) 和钳位二极管
700mΩ MOSFET 导通电阻 (R_DS(ON))
单个 LS-FET 导通时具有750mA最大输出电流 (I_OUT) ，8 个 LS-FET 均导通时具有500mA最大输出电流 (I_OUT)
过流保护 (OCP)
欠压锁定 (UVLO) 保护
过温关断保护
故障指示输出
无需控制电源
带施密特触发器的简单逻辑接口
3.3V 和 5V 兼容逻辑电源
采用耐热增强型 TSSOP-20EP 封装

正在供货产品型号

EV6606-F-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS Motor Communication kit required

Yes, Add EVKT-MOTOR-00A ¥362.50

No, I already have one
