EV6632-R-01A

EV6632-R-01A

具有1A 栅极驱动器和低速纹波的 50V、三相 BLDC 电机驱动器评估板

Datasheet

详情

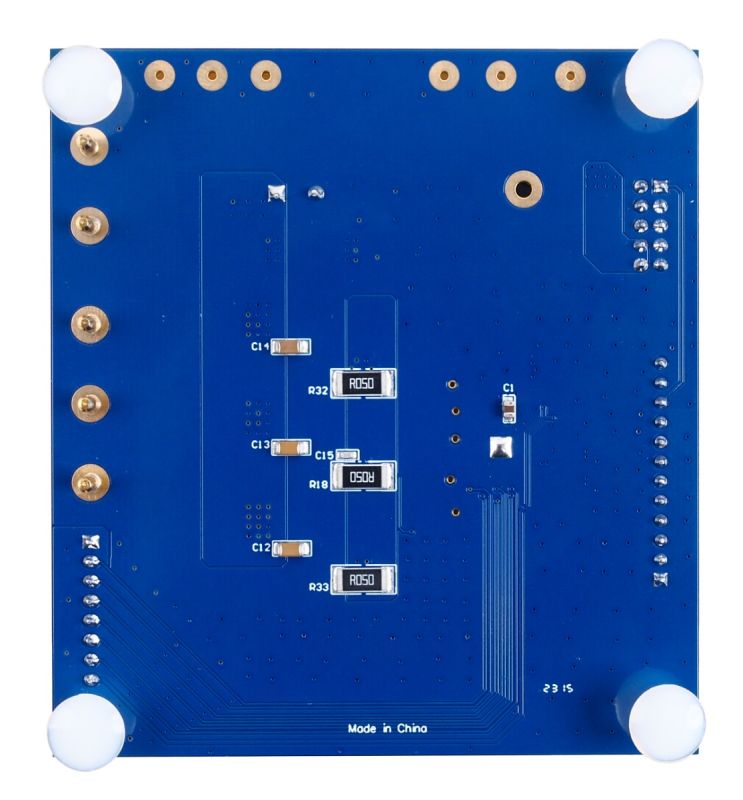

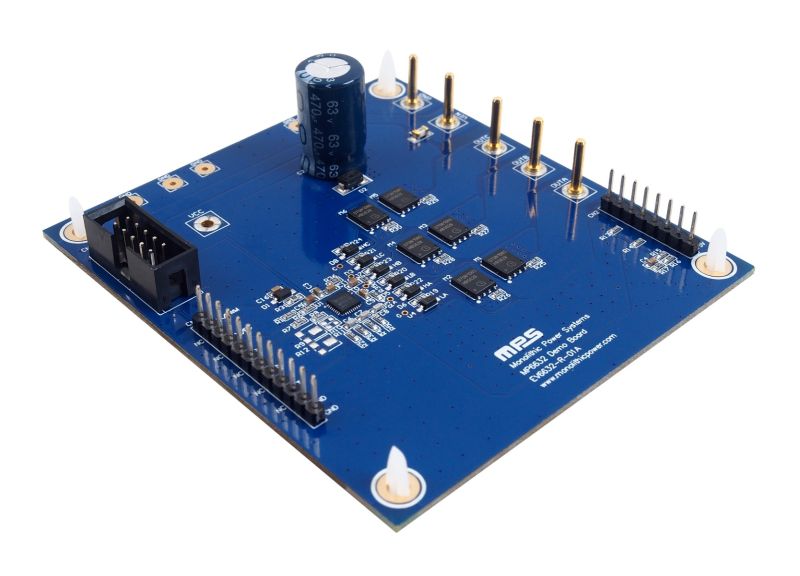

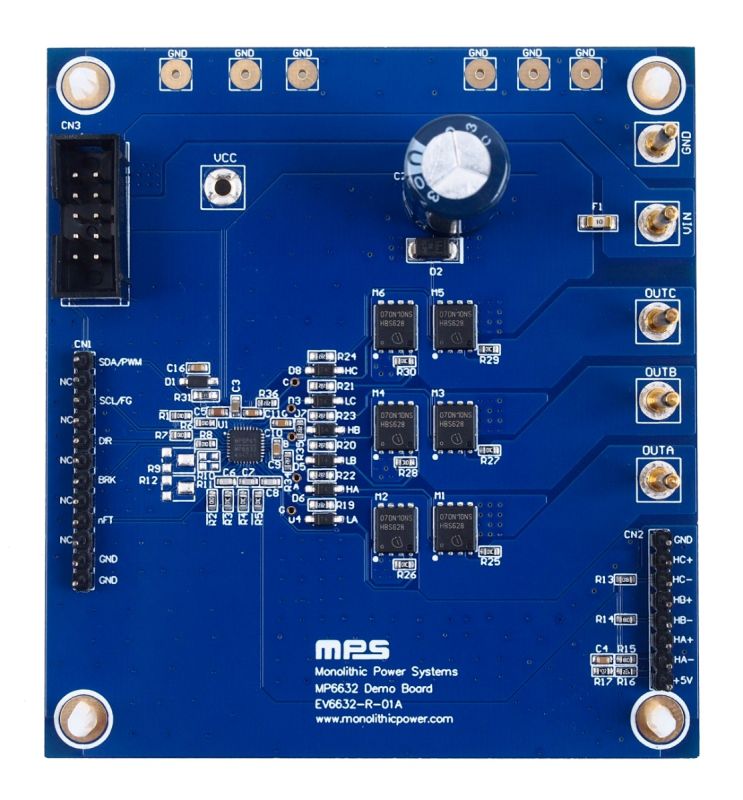

EV6632-R-01A是用于演示MP6632功能特性的评估板。MP6632 是一款驱动电流高达 1A 的三相无刷直流 (BLDC) 电机驱动控制器。它可以驱动输入电压 (V_IN) 范围为 6V 至 50V 的三相 BLDC 电机。

MP6632 通过PWM/DC 引脚上的脉宽调制 (PWM) 信号或DC 信号来控制电机速度，并提供闭/开环速度控制。该器件内置可调速度曲线功能，还可实现最大扭矩的正弦驱动以及整个速度范围内的低速纹波与噪声。

MP6632 提供转速检测。转速检测器（FG/RD 引脚）为开漏输出，可输出高于或低于霍尔比较器输出的电压。方向的控制通过 DIR 引脚输入实现。

MP6632具有丰富的保护功能，包括欠压锁定（UVLO）保护、堵转保护、过流保护（OCP）和过温关断保护。

MP6632 采用 QFN-32 (4mmx4mm) 封装。

评估所用产品

带1A 栅极驱动器的 50V、三相 BLDC 电机驱动器

产品特性和优势

6V 至 50V 输入电压 (V_IN)范围
高达 1A 的驱动电流能力
正弦驱动
梯形驱动
支持 0V 至 3.3V 直流输入或 50Hz 至 100kHz 脉宽调制 (PWM) 输入
支持外部三霍尔或单霍尔输入
闭环/开环速度控制
方向/制动输入
节能模式
锁定保护
过流保护 (OCP)
转速指示器
25kHz/50kHz 开关频率 (f_SW)
低噪声软启动 (SS)
采用 QFN-32 (4mmx4mm) 封装

正在供货产品型号

EV6632-R-01A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥509.25 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美v

数量
