EV7720DS-00A

EV7720DS-00A

20W 立体声 D 类单端音频放大器评估板

Datasheet

详情

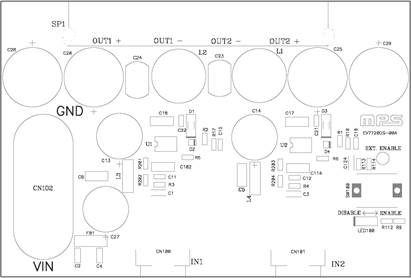

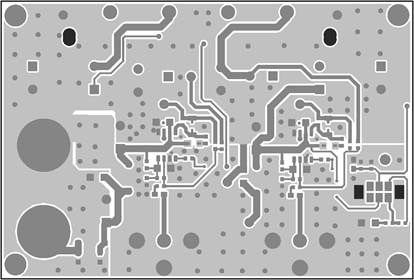

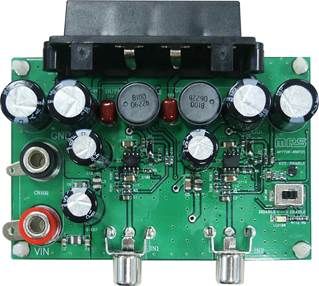

EV7720DS-00A 是 MP7720 的评估板。MP7720是一款单声道20W D 类音频放大器。它是MPS第二代全集成系列音频放大器之一，通过集成以下组件，大大减小了解决方案的尺寸

180mΩ功率MOSFET

消除启动/关闭杂音

短路保护电路

静音/待机

MP7720采用单端输出结构，能够向4Ω扬声器提供20W功率。与MPS所有其他D类音频放大器一样，该设备具有AB类放大器的高保真度，效率高于90%。其电路基于MPS AAMTM专有变频拓扑结构，可通过单电源供电，实现优秀的PSRR和快速响应时间。

评估所用产品

产品特性和优势

VDD = 24V时，可为4Ω负载提供20W输出功率
无电源泵
1W, 8Ω条件下，总谐波失真加噪声（THD+N）= 0.08%
输出功率为20W时，效率高达90%
高达1MHz开关频率
单电源供电时可在9.5V 至 24V输入范围内工作
内置开启/关闭时的噪声抑制电路
过温保护
静音/待机模式（睡眠模式）

正在供货产品型号

EV7720DS-00A

直接从MPS购买

标准定价

数量单价
1

¥358.00 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

数量
