EV7722DF-00C

EV7722DF-00C

20W立体声D类单端音频放大器

Datasheet

详情

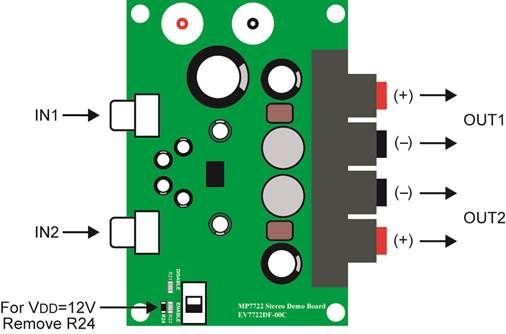

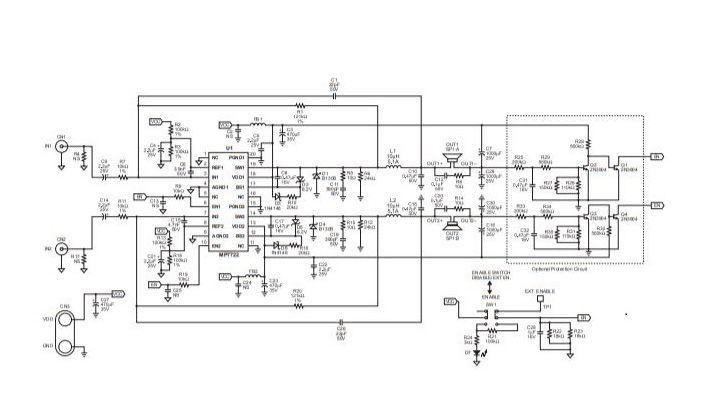

EV7722DF-00C 是 MP7722 的评估板。MP7722 是一款立体声20W D类音频放大器。它是MPS第二代全集成音频放大器产品之一，通过集成以下组件，大大减小了解决方案的尺寸：

180mΩ功率MOSFET
启动/关闭pop杂音消除功能
短路保护电路
静音/待机模式

MP7722采用单端输出结构为 4Ω 扬声器提供2x20W输出功率。与MPS所有其他D类音频放大器一样，该设备具有AB类放大器的高保真度，效率高达90％。其电路基于MPS专有的AAMTM变频拓扑结构，可通过单电源供电，提供出色的线性度和快速响应时间。

评估所用产品

产品特性和优势

VDD = 24V时，可为4Ω负载提供20W输出功率
1W, 8Ω条件下，总谐波失真加噪声（THD+N）= 0.06%
输出功率为20W时，效率高达93%
低噪声（典型值为190μV）
高达1MHz开关频率
单电源供电时可在9.5V 至 24V输入范围内工作
静音/待机模式（睡眠模式）

正在供货产品型号

EV7722DF-00C

直接从MPS购买

标准定价

数量单价
1

¥358.00 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
