详情

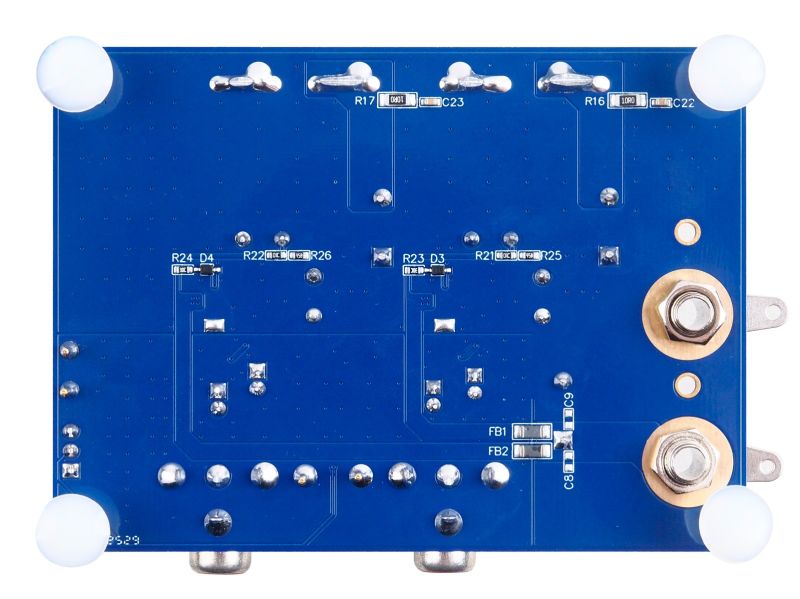

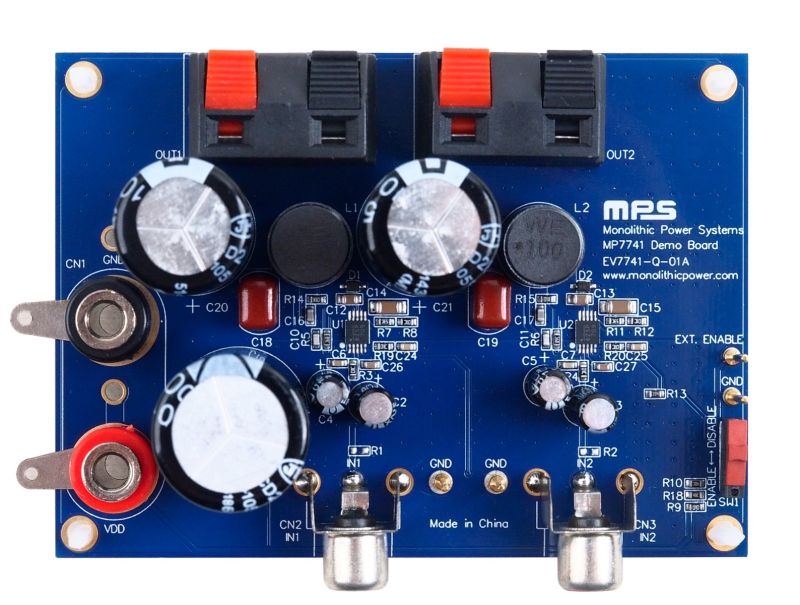

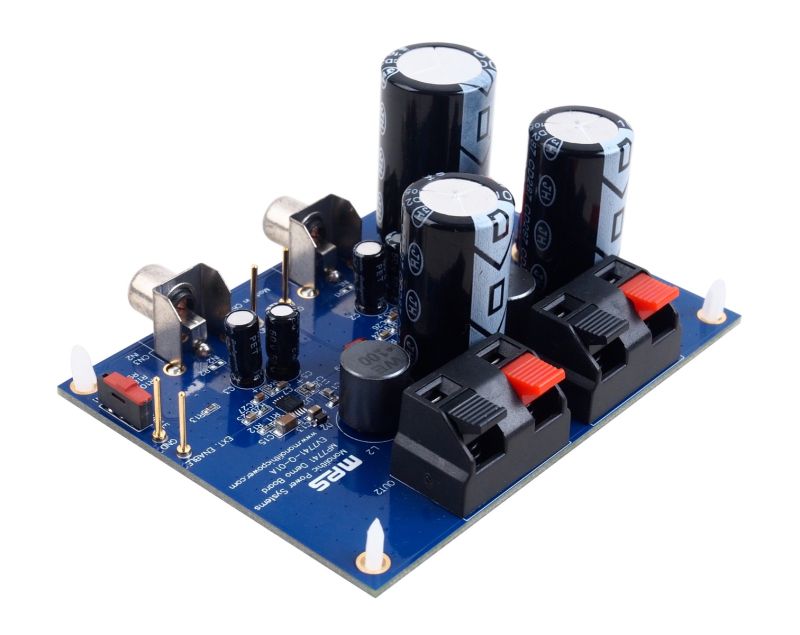

EV7741-Q-01A是MP7741的评估板。MP7741是一款10W单声道 D 类音频放大器。它是MPS全集成系列音频放大器之一,通过集成250mΩ功率MOSFET、启动/关闭爆音消除以及短路保护(SCP)电路,大大减小了解决方案的尺寸。
MP7741采用单端输出结构为8Ω 扬声器提供 10W 输出功率。
与MPS所有其他D类音频放大器一样,该器件具有AB类放大器的高保真度和高效率。其电路基于MPS特有变频拓扑结构,可通过单电源供电,实现优秀的线性度和快速响应时间。
MP7741采用QFN-10 (3mmx3mm)封装。
-
显示更多
显示较少
产品特性和优势
- VDD = 24V时,可为8Ω 负载提供 10W输出功率
- 1W、8Ω 条件下,总谐波失真加噪声 THD + N = 0.02%
- 输出功率为10W且 VDD =24V时,效率高达94%
- 低噪声(典型值 103μV)
- 开关频率(fSW)高达 1MHz
- 9.5V 至 36V 单电源供电工作
- 集成启动与关断“爆音”消除电路
- 可配置欠压保护 (UVP)
- 过温保护与短路保护 (SCP)
- 集成功率 FET
- 采用 QFN-10 (3mm x 3mm) 封装
