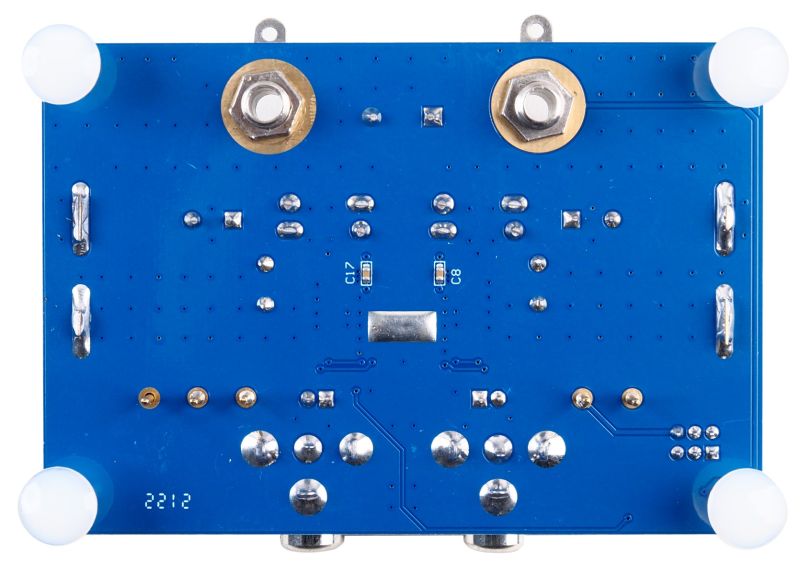

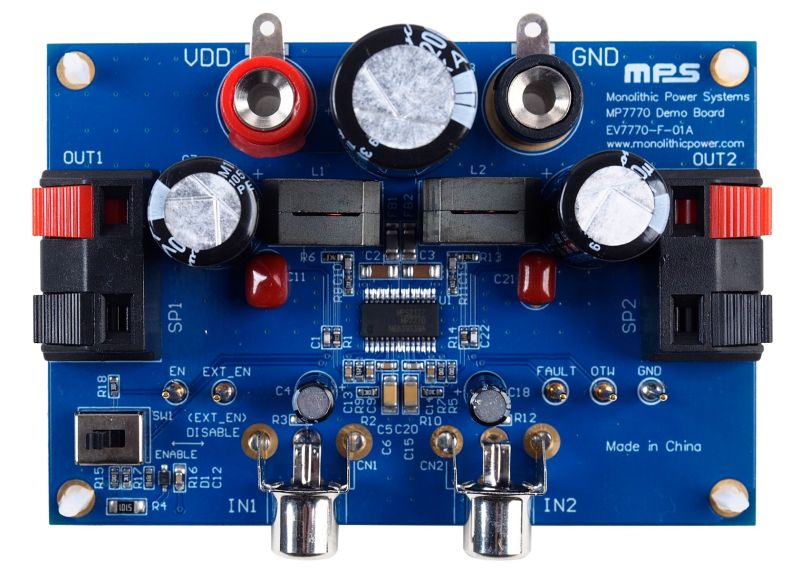

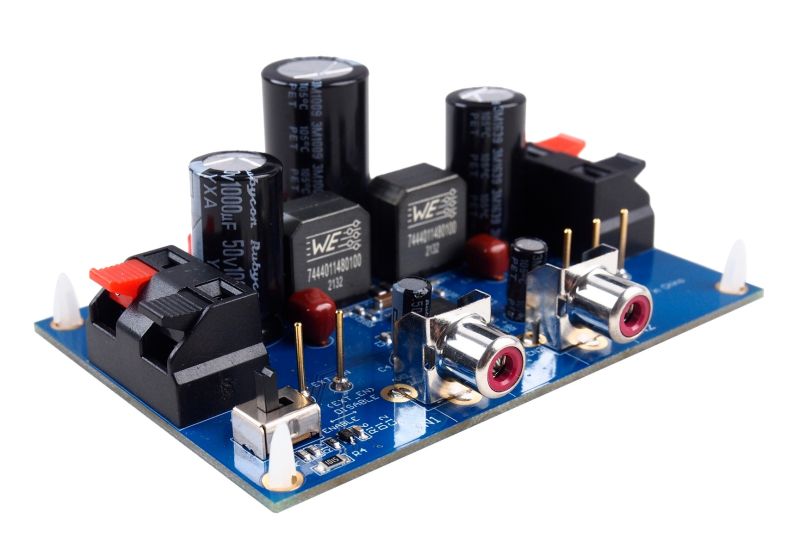

EV7770-F-01A

EV7770-F-01A

2 x 45W 立体声单端 D 类音频放大器评估板

Datasheet

详情

EV7770-F-01A 是用于演示 MP7770 功能的单端配置评估板。MP7770 是一款模拟 D 类音频放大器，它可在 36V 输入电压 (V_DD) 条件下为 4Ω 扬声器提供每通道 45W 的功率。该器件为MPS 全集成音频放大器系列的一员，该系列产品集成了100mΩ 功率 MOSFET、启动/关闭Pop音消除和短路保护 (SCP) 电路，可显著减小解决方案尺寸。

MPS 的 D 类音频放大器以更高效率实现了A 类或 B 类放大器的高保真度。其电路基于 MPS 专有的变频拓扑，可提供出色的线性度和快速响应时间，而且采用单电源供电。

MP7770 采用 TSSOP-28EP 封装。

评估所用产品

产品特性和优势

单电源输入时的工作电压范围：9.5V至36V
峰值电流输出：±8.5A
36V输出功率和10% THD时：
- 立体声单端：为4Ω负载提供2 x 45W功率
- 桥接负载：为8Ω负载提供90W功率
1W、8Ω条件下，总谐波失真加噪声（THD+N）= 0.03%
THD为10%时，效率高于90%
低噪声
开关频率高达 1MHz
内部集成启动和关闭Pop杂音消除电路
可调欠压保护(UVP)
过温保护和短路保护(SCP)
输出故障标志和过热警告
集成功率FET
采用带散热焊盘的 TSSOP28-EP 封装

正在供货产品型号

EV7770-F-01A

直接从MPS购买

标准定价

数量单价
1

¥725.00 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
