EV7770-F-01B

90W单声道桥接负载D类音频放大器评估板

Datasheet

详情

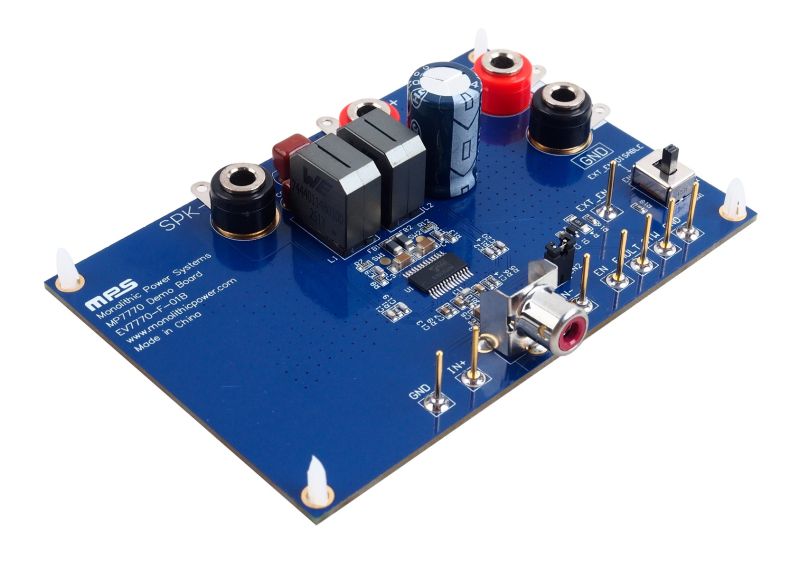

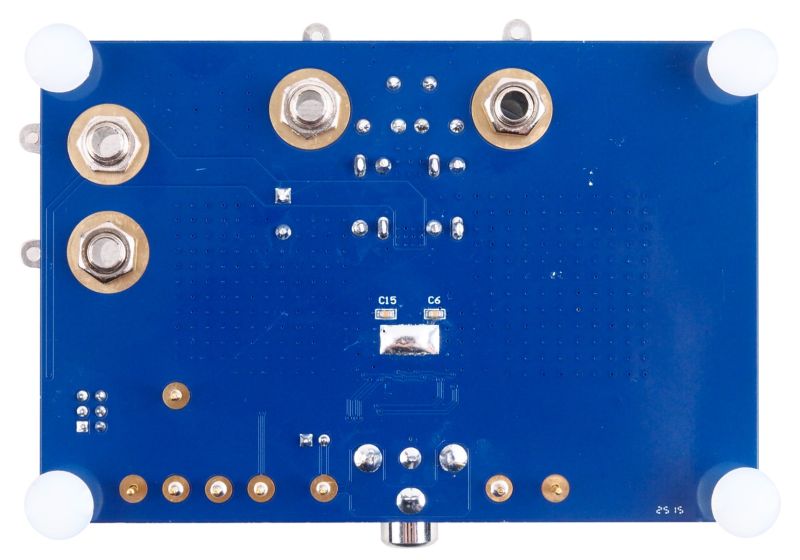

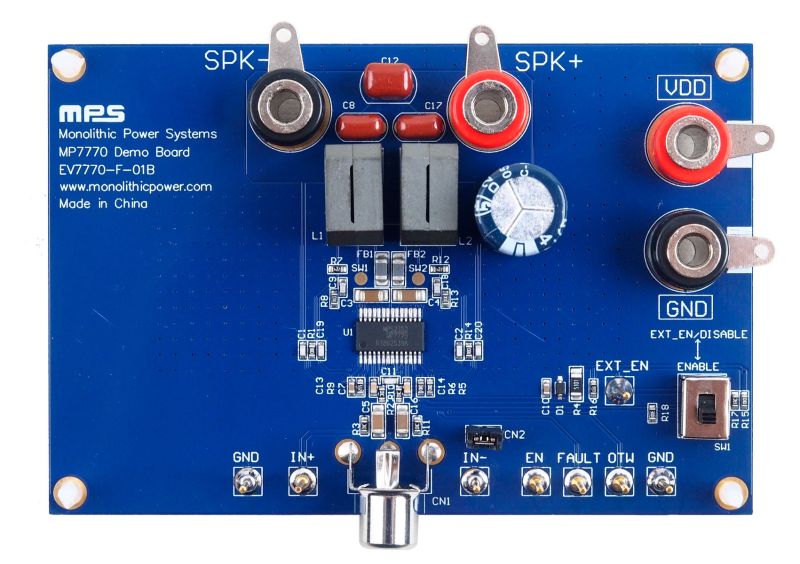

EV7770-F-01B是MP7770的桥接负载(BTL)配置评估板，可以在36V 输入电压 (V_DD)条件下为8Ω扬声器提供90W功率。这款高度集成的音频放大器通过集成 100mΩ 功率 MOSFET、启动/关断爆音消除功能以及短路保护 (SCP) 电路，显著减小了解决方案的尺寸。

与MPS所有其他D类音频放大器一样，该器件具有A/B类放大器的高保真度以及高效率。其电路基于MPS特有的变频拓扑结构，可通过单电源供电，提供出色的线性度和快速响应时间。

MP7770 采用TSSOP-28EP 封装。

90W D类单声道BTL音频放大器

9.5V 至 36V 单电源供电
±8.5A 峰值输出电流(I_OUT)
在 36V 电源电压、总谐波失真（THD）为 10% 时的输出功率：
- 立体声单端输出：2 × 45W（4Ω 负载）
- 桥接负载（BTL）输出：90W（8Ω 负载）
1W 输出功率、8Ω 负载时，总谐波失真加噪声（THD+N）低至 0.03%
10% THD 条件下，效率高于 90%
低噪声
开关频率 (f_SW)最高可达 1MHz
集成启动/关断爆音消除电路
支持可配置欠压保护（UVP）
过温保护（OTP）和短路保护（SCP）
输出故障标志和过温告警功能
集成功率 FET
采用带裸露焊盘的 TSSOP2-8EP 封装

EV7770-F-01B

直接从MPS购买

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
