EV8124-D-00A

EV8124-D-00A

500mA, LNB 电源和控制调节器评估板

Datasheet

详情

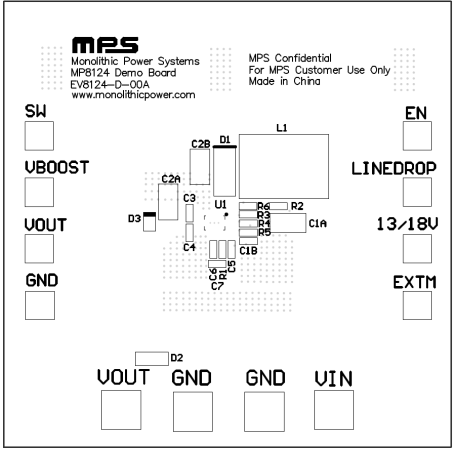

EV8124-D-00A 是用于演示 MP8124 产品性能的评估板。MP8124 是一款高集成电压调节器，用于向卫星接收器的低噪声模块（LNB）提供高效率、低噪声电源和接口信号。它能产生与 DiSEqC 1.x 兼容的 22kHz 音信号。

MP8124 集成了一个电流模式升压调节器，其后接一个跟踪线性稳压器。升压调节器提供比最终输出电压高 1V 的干净电源，而跟踪线性稳压器保护输出免受过载或短路影响。MP8124 提供多种特性，包括总线电压选择、过流保护和消除外部信号干扰的 22kHz 音整形器。它提供元器件数量少、简单高效的解决方案。

MP8124 采用 14 引脚 QFN（2X3mm）封装。

评估所用产品

产品特性和优势

兼容 DiSEqC 1.x 标准
600mA 精确限流
输入电压范围：8V 至 14V
40V 额定输出电压
低噪声 LDO 输出
轻载模式可实现高效工作，40mA 时效率高于 85%
小尺寸器件、高频率
内置 22kHz 信号整形器
可选输出电压
OCP、SCP 保护
升压 OVP 保护
过温保护
输出功率引脚耐受 +/-4kV HBM ESD
14 引脚 QFN-14（2mmx3mm）封装

正在供货产品型号

EV8124-D-00A

直接从MPS购买

标准定价

数量单价
1

¥181.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
