EV8772C-Q-00A

EV8772C-Q-00A

12A、3V 至 17V宽输入、700kHz、FCCM模式、同步降压变换器评估板

详情

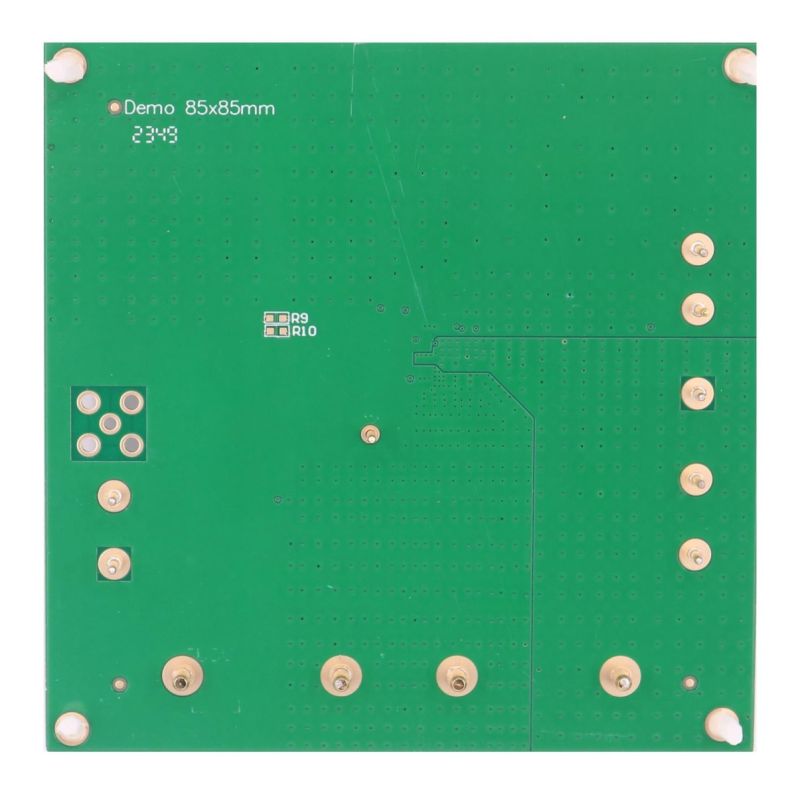

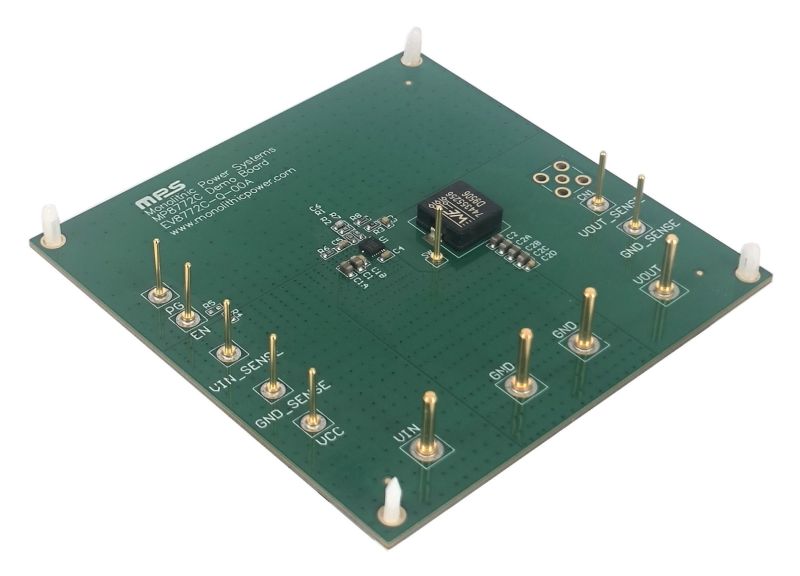

EV8772C-Q-00A 是用于展示 MP8772C性能的评估板。MP8772C 是一款内部集成功率 MOSFET的全集成、高频率、同步整流降压开关模式变换器。该器件提供高度紧凑的电源解决方案，可实现 12A 连续输出电流 (I_OUT)，并在宽输入电压 (V_IN) 范围内具有出色的负载与线性调整率。MP8772C 采用同步整流模式，在整个 I_OUT负载范围内都可实现更高效率。

该器件采用恒定导通时间 (COT) 控制，可实现快速瞬态响应、简化环路设计，并提供精确的输出调节。

MP8772C集成了完善的保护功能，包括短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 以及过温关断保护。

该器件仅需极少数量的现有标准外部元件，并采用节省空间的 QFN-16 (3mmx3mm) 封装。

评估所用产品

MP8772CGQ

12A、17V、700kHz同步降压变换器，采用 FCCM模式和QFN-16 封装

产品特性和优势

强制连续导通模式 (FCCM)
700kHz 固定开关频率 (f_SW)
最低0.6V的可调输出电压 (V_OUT)
3V 至 17V宽输入电压 (V_IN) 范围
12A 输出电流 (I_OUT)
16mΩ/5.5mΩ 低导通电阻 (R_DS(ON)) 内部功率 MOSFET
100μA 静态电流 (I_Q)
高效率同步模式
预偏置启动
外部可配置软启动时间(t_SS)
使能 (EN) 和电源正常(PG)信号上电排序
带打嗝模式的过流保护 (OCP)
过温关断保护
采用 QFN-16 (3mm x 3mm) 封装

正在供货产品型号

EV8772C-Q-00A

直接从MPS购买

标准定价

数量单价
1

¥172.75 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
